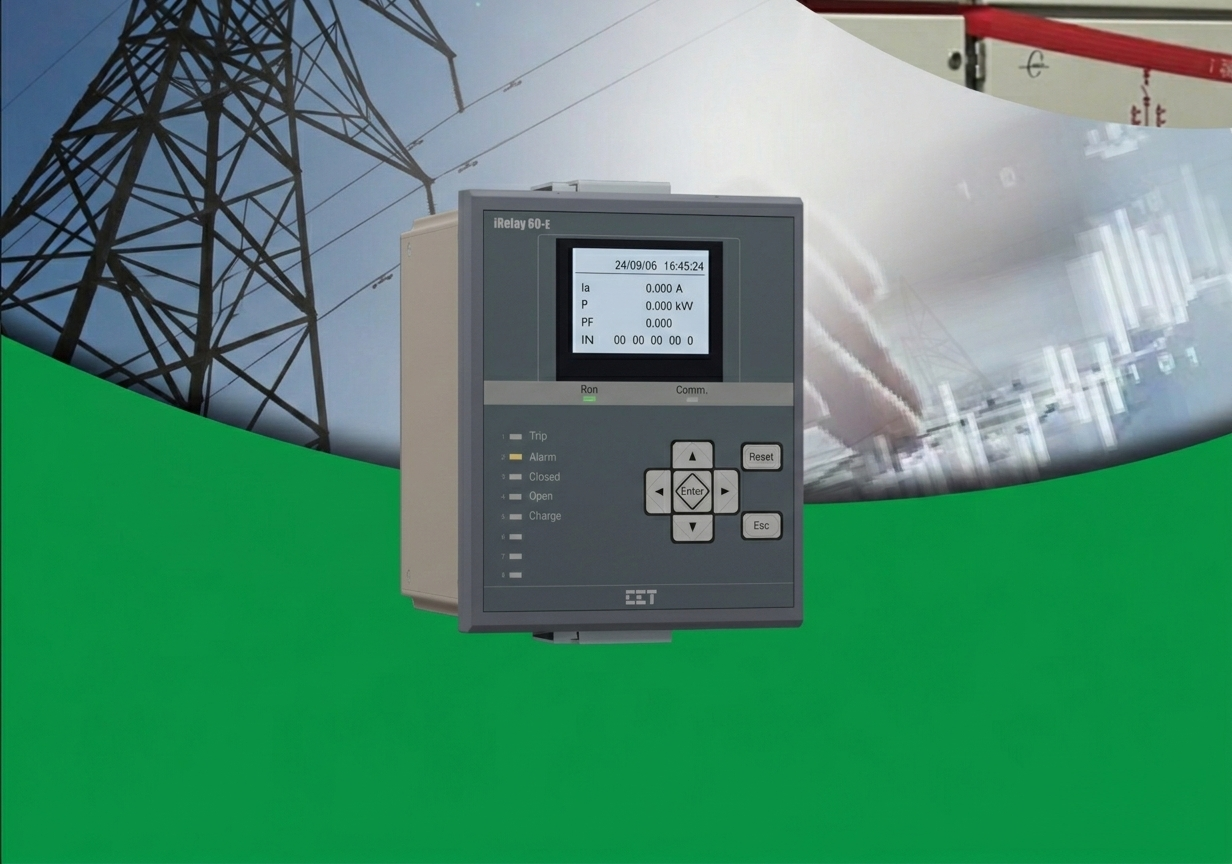

CET iRelay 60‑E | Intelligent Protection Relay – Rơ‑le bảo vệ thông minh đa chức năng cho hệ thống điện MV/HV
CET iRelay 60‑E là rơ‑le bảo vệ thông minh thế hệ mới, tích hợp đầy đủ các chức năng bảo vệ – điều khiển – đo lường – giám sát – tự động hóa trong một thiết bị duy nhất, được thiết kế cho lưới điện trung thế và cao thế.
Với bộ xử lý mạnh mẽ, giao diện LCD trực quan và khả năng mở rộng I/O linh hoạt, iRelay 60‑E mang lại độ tin cậy cao, tốc độ phản hồi nhanh và khả năng tích hợp dễ dàng trong các trạm điện hiện đại.
Thiết bị hỗ trợ 3 kênh điện áp, 3 kênh dòng pha, 1 dòng trung tính và 1 dòng phụ (Aux Current), 9 DI, 5 DO, cùng giao tiếp RS‑485 hỗ trợ Modbus RTU.
iRelay 60‑E phù hợp cho bảo vệ đường dây, biến áp phân phối, động cơ, tụ bù, thanh cái và nhiều ứng dụng dự phòng khác trong hệ thống điện công nghiệp hoặc trạm phân phối.
Tính năng nổi bật
Bộ xử lý & phần cứng
- CPU 32‑bit hiệu năng cao, ADC 12‑bit – độ chính xác đo lường đến ±0.5%.
- Thiết kế công nghiệp kim loại, bền bỉ, chống nhiễu tốt.
Giao diện người dùng
- Màn hình LCD lớn có đèn nền – hiển thị thông số, trạng thái, cấu hình, chẩn đoán.
- LED chỉ thị trạng thái Trip/Alarm, tình trạng máy cắt và loại sự cố.
Ghi dữ liệu & sự kiện
- Waveform Recorder: lưu 8 bản ghi với 8 chu kỳ sự cố (2 trước – 6 sau).
- SOE Log: 256 sự kiện với dấu thời gian chính xác cao.
- Ghi trạng thái motor (MSTART/MRUN/MSTOP), giám sát điện áp/dòng/nhiệt.
Đo lường chính xác cao
- U, I, P, Q: ±0.5%
- PF: ±1%
- Freq: ±0.01 Hz
Đồng bộ thời gian
- RTC tích hợp, sai số <0.5 s/ngày
- Đồng bộ qua Modbus RTU
Truyền thông
- 1 cổng RS‑485 cách ly quang
- Hỗ trợ Modbus RTU
Cấu trúc logic bảo vệ
- Hỗ trợ nhiều cấp bảo vệ theo dòng, áp, tần số.
- Cho phép cấu hình linh hoạt theo ứng dụng.
Các chức năng bảo vệ chính
Bảo vệ dòng điện
- Inrush Blocking (50/68)
- SOTF / SOTF‑AR / SOTF‑DI
- Overcurrent 67P‑1/2/3/4/5, 50P‑6, 51P
- Negative Sequence (46‑1/46‑2)
- Earth Fault: 67IN‑1/2/3/4, 51IN
- Zero‑Sequence: 67I0‑1/2/3, 51I0
- IX Overcurrent & Inverse‑time (50IX / 51IX)
Bảo vệ điện áp
- Over/Under Voltage (59PP/27PP – 2 cấp)
- Undervoltage Split (27Sp)
- VX: 59VX / 27VX
Bảo vệ tần số & công suất
- Over/Under Frequency 2 cấp
- Directional Power (32P‑1/2)
Bảo vệ động cơ
- Startup (48), Thermal (49), Locked Rotor (50LR)
- Loss of Load (37I)
- Restart (27/62), Start Count (66T)
Chức năng bổ sung
- Auto Reclosing (79)
- Synchronism Check (25)
- Loss of Potential (LOP)
- Trip Circuit Supervision (74TC)
Thông số kỹ thuật chính
|
Hạng mục |
Thông số |
|
Nguồn cấp |
88–264 VAC/DC (<5 W) |
|
Ngõ vào dòng |
1A/5A, 0.02–1.2In đo lường, 0.04–20In bảo vệ |
|
Ngõ vào áp |
100 VLL danh định, 150 VLL max, <0.5 VA/pha |
|
Ngõ vào số (DI) |
9 × DI (110/220/48/24 V AC/DC) |
|
Ngõ ra số (DO) |
5 DO (1 Form‑C + 4 Form‑A) |
|
Truyền thông |
RS‑485 Modbus RTU |
|
Đo lường |
U/I/P/Q: ±0.5%, Freq ±0.01 Hz |
|
Ghi sự kiện SOE |
256 sự kiện |
|
Ghi sóng WFR |
8 bản ghi (8 chu kỳ) |
|
Nhiệt độ hoạt động |
−25°C ~ +70°C |
|
Kích thước |
144 × 178 × 140.1 mm |
|
Tiêu chuẩn |
EN 61010‑1, IEC 61557‑12, EMC EN 61326, IEC 60255… |
Ứng dụng điển hình
- Bảo vệ máy biến áp phân phối.
- Bảo vệ động cơ MV.
- Bảo vệ tụ bù trung thế.
- Bảo vệ thanh cái và các nhánh đường dây.
- Bảo vệ dự phòng cho thiết bị quan trọng.
- Giám sát & điều khiển tủ điện MV/HV.
- Tích hợp SCADA hoặc PecStar® iEMS qua Modbus RTU.
Kết luận
CET iRelay 60‑E là giải pháp rơ‑le bảo vệ thông minh toàn diện cho hệ thống điện trung thế và cao thế.
Thiết bị kết hợp giữa độ tin cậy công nghiệp, khả năng đo lường chính xác, chức năng bảo vệ đầy đủ, cùng khả năng ghi chép sự cố chuyên sâu.
Nhờ giao tiếp Modbus RTU, iRelay 60‑E dễ dàng tích hợp vào mọi hệ thống SCADA.
