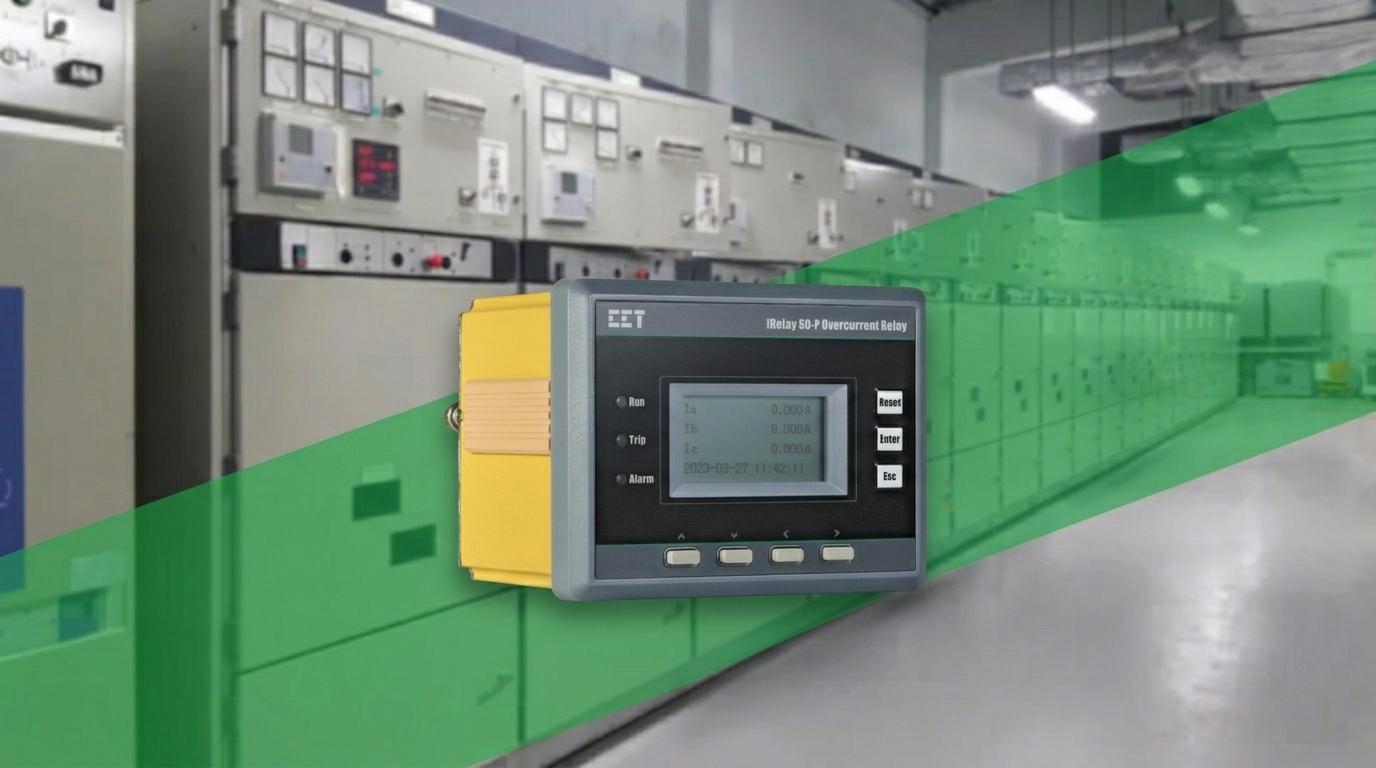

CET iRelay 50‑P | Self & Dual Powered Overcurrent Relay – Rơ‑le bảo vệ quá dòng tự cấp nguồn
CET iRelay 50‑P là rơ‑le bảo vệ quá dòng thế hệ mới. Thiết bị sử dụng CPU 32‑bit, ADC 16‑bit . Đi kèm với 2 Digital Input, 2 Digital Output, 1 cổng RS-485 hỗ trợ Modbus RTU.
iRelay 50‑P được thiết kế cho các hệ thống điện LV/MV/HV, mang đến giải pháp bảo vệ quá dòng mạnh mẽ, nhỏ gọn, đáng tin cậy cho tủ RMU, GIS, trạm phân phối, máy biến áp hợp bộ, và các dự án retrofit.
Tính năng nổi bật
1. Bộ xử lý & phần cứng
- CPU 32‑bit và bộ chuyển đổi ADC 16‑bit cho độ chính xác cao và phản ứng nhanh.
- Tiêu thụ năng lượng thấp, hỗ trợ tự cấp nguồn từ CT.
- Bộ nhớ non‑volatile với số chu kỳ đọc/ghi không giới hạn.
2. Hỗ trợ cấp nguồn linh hoạt
- Tự cấp nguồn từ CT (Self‑Powered Mode).
- Nguồn phụ 24VDC hoặc 48VDC khi cần độ ổn định cao hơn.
3. Giao diện người dùng
- Màn hình LCD lớn, hiển thị đồ họa trực quan và dễ quan sát.
- Giao diện đơn giản, phù hợp cho tủ RMU và ứng dụng ngoài hiện trường.
4. Đo lường & ghi sự kiện
- Đo dòng Ia, Ib, Ic (primary) và IA/IB/IC, IN,I1,I2,I0 (secondary).
- Ghi log SOE 256 sự kiện, độ phân giải ±1 ms, bao gồm thay đổi I/O, sự cố, nguồn bật/tắt, đồng bộ thời gian, thao tác thiết bị5. Ngõ vào / Ngõ ra
- 4 ngõ vào dòng bảo vệ: IA, IB, IC, IN.
- 3 ngõ vào dòng tự cấp nguồn: I1, I2, I3.
- 2 DI (24/48VDC).
- 2 DO:
- OUT1: Dry Contact Output
- OUT2: Active Pulse Output 24/48VDC.
6. Truyền thông & đồng bộ thời gian
- RS‑485, hỗ trợ Modbus RTU.
- Đồng bộ thời gian qua RTC hoặc Modbus.
Các chức năng bảo vệ chính
- Cold Start Tripping <100 ms.
- Inrush Current Blocking (68H2).
- Overcurrent Block (50/68).
- Instantaneous OC (50P‑1 / 50P‑2).
- Overcurrent nhiều cấp (50P‑3/4/5/6).
- Inverse‑time Overcurrent (51P).
- Bảo vệ chạm đất:
- 50N/51N (Zero‑sequence từ CT ngoài).
- 50N/51N tự sinh từ dòng 3 pha.
- Bảo vệ thứ tự nghịch (46, 51Neg).
- Protection theo tín hiệu DI (IN1, IN2).
Thông số kỹ thuật chính
|
Hạng mục |
Thông số |
|
Dòng bảo vệ (IA/IB/IC/IN) |
1A hoặc 5A, burden <1 VA/pha; quá tải 2×In liên tục, 10×In/10s, 40×In. |
|
Ngõ vào tự cấp nguồn |
Yêu cầu CT ≥5VA, dòng tải >15A, dòng thứ cấp >75mA . |
|
Nguồn phụ |
24/48VDC (±20%), <2W |
|
Độ chính xác đo lường |
I: ±0.5%, Freq: ±0.02 Hz |
|
DI |
Dry contact, nội áp 24/48VDC |
|
DO |
OUT1: Dry Contact Output; OUT2: Active Pulse Output 24/48VDC |
|
Nhiệt độ làm việc |
−25°C ~ +70°C |
|
Kích thước |
126 × 96 × 100.8 mm (Panel Cutout 121 × 92 mm) |
|
Mức bảo vệ mặt trước |
IP40 |
Ứng dụng điển hình
- Tủ RMU (Ring Main Units).
- Gas‑Insulated Switchgear (GIS).
- Máy biến áp hợp bộ trạm PV (Pad‑Mounted Transformer).
- Cải tạo & nâng cấp trạm phân phối (Retrofit).
- Bảo vệ quá dòng cơ bản cho LV/MV/HV trong các tủ điện không có nguồn phụ.
Kết luận
CET iRelay 50‑P là giải pháp bảo vệ quá dòng tự cấp nguồn lý tưởng cho các ứng dụng trung thế và cao thế yêu cầu thiết bị nhỏ gọn, tin cậy và hoạt động độc lập không cần nguồn phụ.
Nhờ khả năng đo lường chính xác, bảo vệ đa cấp, SOE 256 sự kiện và giao tiếp Modbus RTU, iRelay 50‑P là lựa chọn tối ưu cho các hệ thống RMU, GIS, trạm phân phối và các dự án retrofit cần rơ‑le kỹ thuật số hiện đại nhưng tiêu thụ năng lượng thấp.
