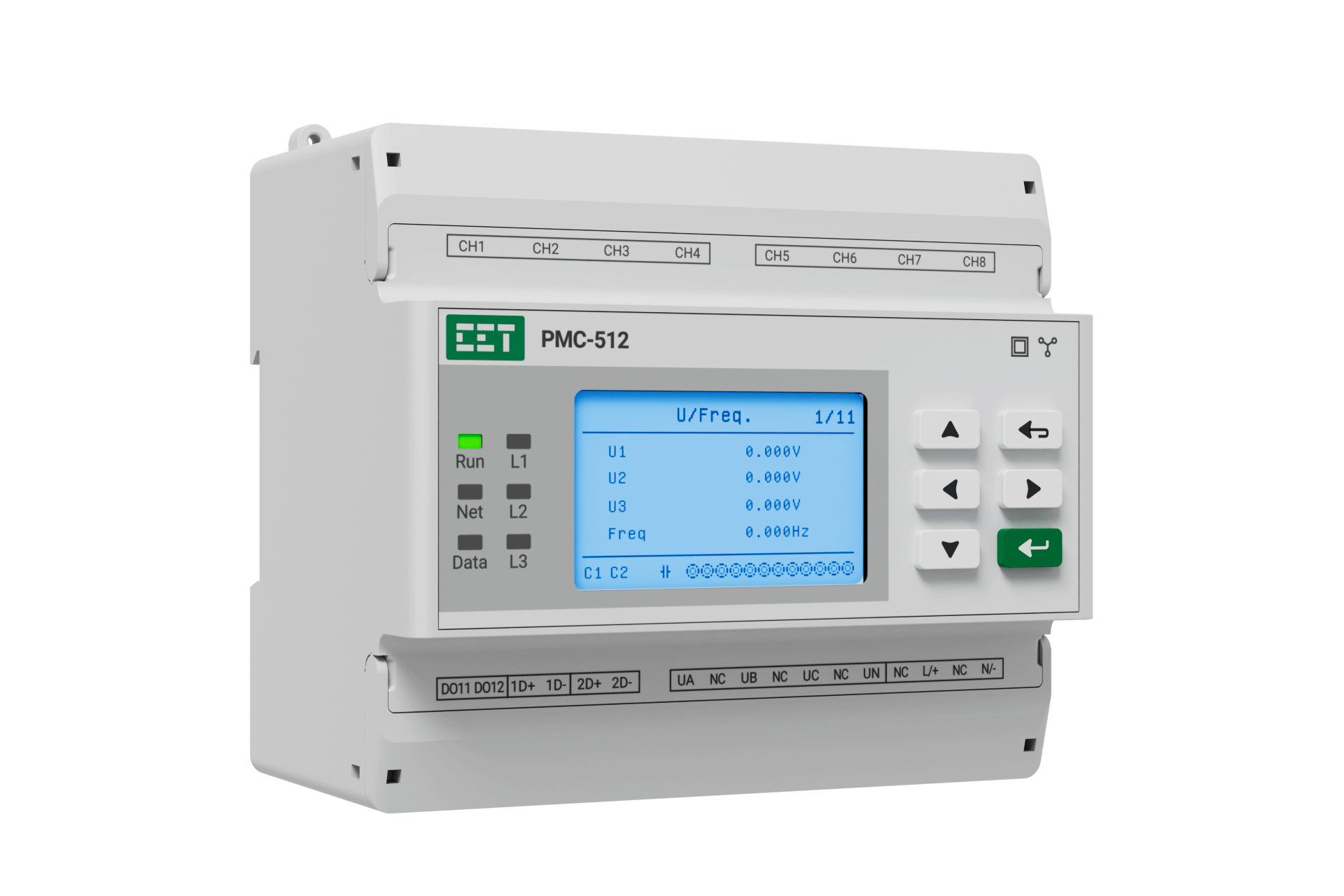

CET PMC-512-M | AC Multi-Circuit Power Monitor – Thiết bị giám sát điện đa mạch
CET PMC-512-M là giải pháp mới nhất của CET trong việc giám sát điện năng đa mạch một cách kinh tế. Thiết bị hỗ trợ giám sát tiêu chuẩn 12 mạch 1-phase hoặc 4 mạch 3-phase, có tùy chọn mở rộng lên đến 24 mạch 1-phase hoặc 8 mạch 3-phase. PMC-512-M sở hữu 2 cổng RS-485 (Modbus RTU) tiêu chuẩn và tùy chọn cổng Ethernet hỗ trợ Modbus TCP, MQTT và SNTP . Bộ nhớ 16MB ghi log & SOE ±1 ms.
Tính năng nổi bật
-
Giám sát đa mạch mạnh mẽ: Hỗ trợ tối đa 12x1-phase / 4x3-phase (Tiêu chuẩn) hoặc 24x1-phase / 8x3-phase (Tùy chọn).
-
Đo lường toàn diện: Cung cấp đầy đủ thông số I, P, Q, S, PF and I Phase Angle, kWh/kvarh Imp./Exp./Net/Tot.
-
Độ chính xác cao: Đạt cấp Class 1 cho đo đếm điện năng (kWh) theo tiêu chuẩn IEC 62053-21.
-
Quản lý biểu giá TOU: Hỗ trợ 2 bộ lịch trình TOU độc lập, 12 mùa, 6 loại giá (Tariffs) và 12 cấu hình ngày .
-
Phân tích chất lượng điện (PQ): Đo sóng hài đến bậc 31, THD, TOHD, TEHD.
-
Mở rộng I/O đa dạng: Tùy chọn 12 ngõ vào số (DI), 4 ngõ ra relay (DO), 4 ngõ vào dòng rò (Ir) và 4 ngõ vào nhiệt độ (NTC) .
Bảng thông số kỹ thuật
|
Hạng mục |
Thông số kỹ thuật |
|
Nguồn cấp |
95 – 250 VAC/DC, ±10%, 47 – 440 Hz , <4W |
|
Đo điện áp |
240 VLN / 415 VLL (10V đến 1.2 x Un) , 45Hz đến 65Hz |
|
Đo dòng điện |
Sử dụng Split-Core CT 50A/100A/200A/400A/800A/1600A to 40mA |
|
Độ chính xác |
Điện áp/Dòng điện: Class 0.5; Năng lượng: Class 1 |
|
Ngõ vào/ra (I/O) |
3 Tùy chọn: 1DO, 12xDI + 1xIR + 4xNTC + 1xDO, 4xDI + 4xIR + 4xNTC |
|
Giao tiếp |
2 x RS-485 (Modbus RTU); Tùy chọn: Ethernet Port |
|
Cấp bảo vệ |
IP40 |
|
Kích thước |
95 x 71.5 x 108 mm |
|
Nhiệt độ làm việc |
-25°C đến +70°C |
Ưu điểm nổi bật
- Dạng DIN Rail giúp lắp đặt nhanh chóng, tiết kiệm không gian tủ điện.
- Nhiều tuỳ chọn I/O đa dạng.
- Tích hợp SOE Log & Alarm.
- Chi phí hiệu quả, có thể thay thế nhiều đồng hồ đơn lẻ.
Kết luận
CET PMC-512-M là giải pháp giám sát đa mạch toàn diện, tính năng phân tích chất lượng điện chuyên sâu và khả năng lưu trữ log mạnh mẽ. Với chi phí hợp lý và thiết kế bền bỉ, đây là sự lựa chọn hàng đầu cho các hạ tầng điện quan trọng yêu cầu giám sát chặt chẽ và ổn định cao.
Tài liệu: Datasheet
