IPS-G803SM | Bộ chuyển mạch công nghiệp IEC 61850-3 Gigabit Managed Switch

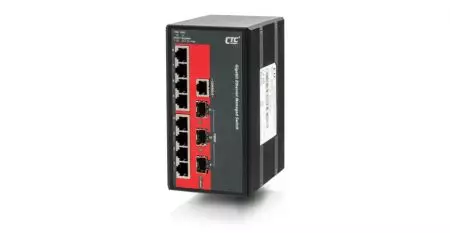

Name: IPS-G803SM – Bộ chuyển mạch công nghiệp IEC 61850-3 Managed
Brand: CTC Union
SKU: IPS-G803SM
Availability: InStock
Rating: 5 (1 reviews)

CTC Union IPS-G803SM là bộ chuyển mạch công nghiệp Gigabit Managed Switch đạt chuẩn IEC 61850-3 và IEEE 1613, được thiết kế chuyên biệt cho trạm biến áp, hệ thống điện, SCADA và hạ tầng công nghiệp năng lượng.
Thiết bị được trang bị 8 cổng Gigabit RJ45 10/100/1000Base-T(X) và 3 cổng quang SFP 100/1000Base-X, cung cấp băng thông chuyển mạch 22Gbps, đảm bảo khả năng truyền dữ liệu tốc độ cao và ổn định trong môi trường công nghiệp khắc nghiệt.

Với vỏ kim loại IP30, thiết kế không quạt (fanless) và khả năng hoạt động trong dải nhiệt độ rộng −40~85°C, IPS-G803SM đáp ứng tiêu chuẩn EN50121-4, đảm bảo khả năng chống nhiễu điện từ, rung, và xung sét cấp 4, phù hợp cho môi trường trạm điện, đường sắt, và nhà máy công nghiệp nặng.
Thiết bị hỗ trợ IEEE 1588v2 PTP và GOOSE message theo chuẩn IEC61850, cho phép đồng bộ thời gian chính xác và truyền dữ liệu tức thời không mất gói – yếu tố cực kỳ quan trọng trong các hệ thống điện thông minh.

IPS-G803SM còn tích hợp chức năng dự phòng mạng mạnh mẽ như u-Ring, ERPS, MSTP, RSTP, STP, giúp phục hồi kết nối <10ms, đảm bảo hệ thống luôn hoạt động liên tục.

Tính năng nổi bật

- 8× Gigabit RJ45 + 3× 100/1000Base-X SFP, hỗ trợ DDMI.
- Đạt chuẩn IEC 61850-3 & IEEE 1613, lý tưởng cho trạm biến áp và hệ thống điện.
- Hỗ trợ IEEE 1588v2 PTP và GOOSE message, truyền dữ liệu thời gian thực, không mất gói.
- u-Ring, ERPS, MSTP, RSTP, STP – dự phòng mạng <10ms, hỗ trợ tới 250 thiết bị.
- Nguồn kép cách ly: 24/48VDC hoặc 110/220VAC/VDC, bảo vệ quá tải và ngược cực.
- Hỗ trợ VLAN, QoS, ACL, IGMP Snooping, IPv6, tối ưu quản lý mạng công nghiệp.
- Bảo mật mạnh: IEEE 802.1X, RADIUS, TACACS+, SSH/SSL, ACL L2/L3/L4.
- Thiết kế IP30, fanless, hoạt động ổn định trong môi trường −40~85°C.
- Chứng nhận công nghiệp: UL60950-1, EN60950-1, EN50121-4, EN61000-6-2/6-4, CE, FCC.

Thông số kỹ thuật chính

Hạng mục	Thông số kỹ thuật
Model	IPS-G803SM-LL / IPS-G803SM-HL
Cổng RJ45	8× 10/100/1000Base-T(X), Auto MDI/MDI-X
Cổng SFP	3× 100/1000Base-X Dual Speed, hỗ trợ DDMI
Băng thông chuyển mạch	22 Gbps
MAC Table	8K
Buffer Memory	512KB
Redundancy	u-Ring, ERPS, MSTP, RSTP, STP (phục hồi <10ms, 250 thiết bị)
Nguồn cấp	Dual 24/48VDC (18~72VDC) hoặc Dual DC + 110/220VAC/VDC (85~264VAC / 88~300VDC)
Tiêu thụ điện năng	9.2~11.1W
Đồng bộ thời gian	IEEE 1588v2 PTP (Ordinary, Boundary, Master, Slave)
Giao thức	IPv4/IPv6, QoS, IGMP/MLD Snooping, RMON, SNMPv1/v2/v3, Modbus/TCP
Vỏ bảo vệ	Kim loại IP30, fanless
Kích thước (D×W×H)	106 × 82 × 152 mm
Trọng lượng	0.885kg (LL) / 1.085kg (HL)
Nhiệt độ hoạt động	−40~85°C
MTBF	535,335 giờ (LL) / 143,943 giờ (HL)
Chứng nhận	IEC61850-3, IEEE1613, EN50121-4, CE, FCC, UL60950-1
Bảo hành	5 năm

Ứng dụng điển hình

- Trạm biến áp và hệ thống SCADA: kết nối và giám sát thiết bị điện, IED, RTU, PMU.
- Nhà máy năng lượng và công nghiệp nặng: giám sát và điều khiển mạng truyền thông công nghiệp.
- Giao thông thông minh (ITS): kết nối bộ điều khiển tín hiệu và camera IP.
- Đường sắt và metro: đáp ứng tiêu chuẩn EN50121-4, chống nhiễu và xung điện mạnh.
- Trung tâm điều khiển dữ liệu công nghiệp: quản lý mạng và đồng bộ thời gian PTP.

Ưu điểm vượt trội

- Chứng nhận IEC 61850-3 & IEEE 1613, đảm bảo tương thích với hệ thống điện.
- Redundancy <10ms, hỗ trợ nhiều dạng vòng mạng u-Ring / ERPS.
- Đồng bộ thời gian IEEE1588v2 & GOOSE message, không mất gói dữ liệu.
- Nguồn kép AC/DC cách ly, vỏ IP30 fanless, hoạt động ổn định −40~85°C.
- MTBF >500,000 giờ, độ tin cậy cực cao, bảo hành 5 năm.

Kết luận

CTC Union IPS-G803SM là bộ chuyển mạch công nghiệp Gigabit Managed đạt chuẩn IEC 61850-3 hàng đầu, lý tưởng cho trạm biến áp, hệ thống SCADA và mạng điện công nghiệp.
Với 8 cổng Gigabit RJ45 + 3 cổng SFP, redundancy <10ms, IEEE 1588v2, GOOSE message và thiết kế IP30 fanless, sản phẩm mang đến hiệu năng cao, độ tin cậy tuyệt đối và khả năng hoạt động trong mọi điều kiện khắc nghiệt.
