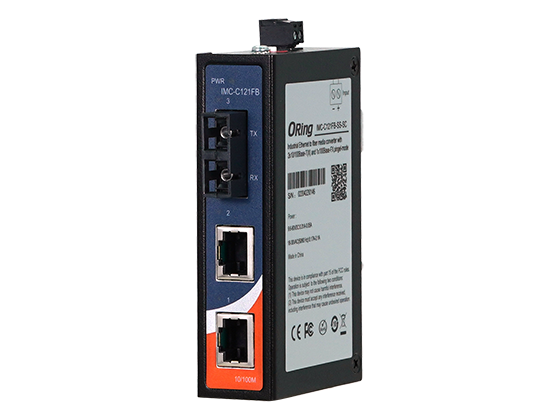

IMC-C121FB Series | Bộ chuyển đổi Ethernet–quang công nghiệp nhỏ gọn, hiệu suất cao
ORing IMC-C121FB Series là dòng bộ chuyển đổi Ethernet sang quang công nghiệp (Industrial Media Converter) được thiết kế tối ưu cho các hệ thống mạng yêu cầu hiệu năng ổn định, cấu trúc nhỏ gọn và độ tin cậy cao.
Thiết bị cung cấp 2 cổng 10/100Base-T(X) và 1 cổng 100Base-FX (tùy chọn Multi-mode hoặc Single-mode) cho phép truyền dữ liệu ổn định qua sợi quang ở khoảng cách lên đến 30km.
Với vỏ kim loại chuẩn IP40, khả năng chống nhiễu điện từ mạnh (EMI/EMS Class A), cùng dải nhiệt hoạt động rộng từ −10°C đến +60°C, dòng IMC-C121FB đảm bảo hiệu suất truyền thông bền bỉ trong môi trường công nghiệp khắc nghiệt.
Ngoài ra, thiết bị còn hỗ trợ QoS (Quality of Service) để ưu tiên gói tin quan trọng và BSP (Broadcast Storm Protection) nhằm giảm nghẽn mạng trong môi trường có mật độ giao tiếp cao.
Tính năng nổi bật
-
-
2 cổng 10/100Base-T(X) RJ45 Auto MDI/MDIX + 1 cổng 100Base-FX SC
-
Tùy chọn Multi-mode (2km) hoặc Single-mode (30km), bước sóng 1310nm
-
Hỗ trợ QoS và Broadcast Storm Protection qua DIP switch
-
Nguồn cấp 9.6~60VDC hoặc 24VAC, bảo vệ quá tải và ngược cực
-
Vỏ kim loại IP40, kích thước nhỏ gọn dễ lắp đặt DIN-Rail
-
Hoạt động ổn định trong dải nhiệt −10°C ~ +60°C
-
MTBF cao, tiêu thụ điện năng thấp chỉ 3W
-
Tuân thủ các tiêu chuẩn EMC, EN62368-1, FCC Class A, bảo hành 5 năm
-
Thông số kỹ thuật chính
| Hạng mục | Thông số kỹ thuật |
|---|---|
| Model | IMC-C121FB-MM / IMC-C121FB-SS |
| Cổng Ethernet | 2× 10/100Base-T(X), RJ45 Auto MDI/MDIX |
| Cổng quang | 1× 100Base-FX SC |
| Chế độ quang học | Multi-mode (2km) / Single-mode (30km) |
| Bước sóng | 1310nm |
| Bộ nhớ đệm gói (Packet Buffer) | 448 Kbits |
| MAC Table | 1K địa chỉ |
| Cấu hình DIP switch | QoS / BSP (Broadcast Storm Protection) |
| Nguồn cấp | 9.6~60VDC hoặc 24VAC (18~30VAC) |
| Công suất tiêu thụ | 3W |
| Bảo vệ nguồn | Chống quá tải, chống ngược cực |
| Vỏ bảo vệ | Kim loại IP40 |
| Kích thước (W×H×D) | 26 × 103 × 64 mm |
| Nhiệt độ hoạt động | −10°C ~ +60°C |
| Nhiệt độ lưu trữ | −40°C ~ +85°C |
| Độ ẩm hoạt động | 5% ~ 95% (không ngưng tụ) |
| Chứng nhận EMC / An toàn | CE EMC (EN55035, EN55032), EN/IEC62368-1 |
| Bảo hành | 5 năm |
Ứng dụng điển hình
-
-
Tự động hóa công nghiệp: mở rộng mạng Ethernet qua sợi quang giữa các tủ điều khiển.
-
Trạm điện / SCADA: truyền dữ liệu ổn định, an toàn giữa các thiết bị đo và trung tâm điều khiển.
-
Giao thông thông minh (ITS): kết nối camera, cảm biến, bộ điều khiển tín hiệu giao thông.
-
Giám sát năng lượng, nhà máy và hạ tầng: đảm bảo truyền thông liên tục trong môi trường có nhiễu điện từ cao.
-
Ưu điểm vượt trội
-
-
Kích thước nhỏ gọn, dễ dàng lắp đặt ở không gian hẹp.
-
QoS tích hợp, đảm bảo dữ liệu quan trọng được ưu tiên truyền tải.
-
Bảo vệ nguồn toàn diện, an toàn cho hệ thống công nghiệp.
-
Hoạt động ổn định trong điều kiện nhiệt độ khắc nghiệt.
-
Độ tin cậy cao (MTBF lớn), tiết kiệm năng lượng.
-
Kết luận
ORing IMC-C121FB Series là giải pháp chuyển đổi Ethernet–quang công nghiệp nhỏ gọn, ổn định và tiết kiệm năng lượng, phù hợp cho các ứng dụng yêu cầu truyền dữ liệu đáng tin cậy và chống nhiễu cao.
Với thiết kế IP40, QoS thông minh, dải nguồn rộng và độ bền cao, đây là giải pháp tối ưu để mở rộng mạng Ethernet qua sợi quang trong môi trường công nghiệp, SCADA và năng lượng.
