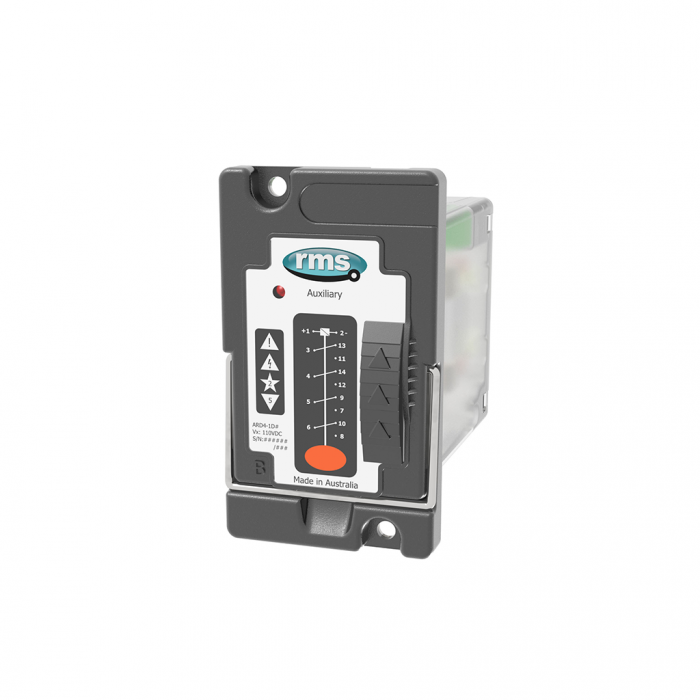

Delta ARD4 Auxiliary Relay
Delta ARD4 là dòng relay phụ trợ điện cơ hiệu suất cao được thiết kế chuyên biệt cho các ứng dụng bảo vệ và điều khiển trong ngành điện lực. Với thiết kế nhỏ gọn, thời gian tác động nhanh <25 ms, cùng 4 tiếp điểm tải nặng tích hợp magnetic blowout, ARD4 mang đến hiệu năng và độ tin cậy vượt trội trong các môi trường công nghiệp khắc nghiệt.
Relay này thuộc nền tảng Delta Relay Platform, đảm bảo hiệu suất cao, giảm thiểu thời gian sản xuất và cung ứng, đồng thời đáp ứng đầy đủ các tiêu chuẩn quốc tế IEC 60255, IEC 60068, IEC 60529.
Ưu điểm nổi bật
-
-
Thời gian tác động nhanh <25ms, phù hợp ứng dụng yêu cầu phản hồi nhanh.
-
4 tiếp điểm tải nặng với magnetic arc blowouts, tăng khả năng đóng cắt DC.
-
Hai phiên bản:
-
ARD4-1: Tự reset + cờ chỉ thị bằng tay.
-
ARD4-4: Giữ trạng thái (latching) + reset bằng tay và bằng điện.
-
-
Cờ cơ khí (hand reset flag) dễ quan sát.
-
Tùy chọn lắp đặt linh hoạt: surface mount, rail mount, flush panel, rack mount.
-
Terminal plug-in tiện lợi, hỗ trợ pre-wiring.
-
Độ bền cao, chống rung, chống sốc theo chuẩn IEC.
-
Sản xuất tại Úc, đảm bảo chất lượng quốc tế.
-
Bảng thông số kỹ thuật chính – Delta ARD4
Thông số | Giá trị |
---|---|
Thời gian tác động | <25 ms |
Cấu hình tiếp điểm | ARD4-1: 4 C/O (tự reset) ARD4-4: 3 C/O + 1 N/O (latching) |
Điện áp vận hành | 24, 32, 48, 110, 125, 220, 240, 250 VDC |
Dòng mang liên tục | 7 A (tất cả tiếp điểm), 10 A (2 tiếp điểm) |
Dòng xung đỉnh | 200 A/10 ms, 40 A/0,5 s, 30 A/1 s |
Khả năng cắt DC | 7 A/110 VDC, 3 A/220 VDC (tải thuần trở) |
Khả năng cắt DC (inductive, L/R=40ms) | 0.5 A/110 V, 0.15 A/220 V |
Điện áp đóng cắt tối đa | 250 VDC / 440 VAC |
Điện áp tối thiểu | 12 V |
Dòng tối thiểu | 10 mA |
Công suất tiêu thụ | 3 W (cuộn tác động), 3 W (cuộn reset) |
Nhiệt độ làm việc | -10°C đến +55°C (vận hành), -25°C đến +70°C (lưu trữ) |
Độ ẩm | 40°C, 93%RH (non-condensing) |
Cấp bảo vệ | IP5x (theo IEC 60529) |
Tiêu chuẩn tuân thủ | IEC 60255, IEC 60068, IEC 60529 |
Ứng dụng điển hình
-
-
Trạm biến áp & nhà máy điện: giao tiếp tin cậy giữa mạch bảo vệ và điều khiển.
-
Hệ thống bảo vệ rơ le: relay phụ trợ cho chức năng giám sát & trip.
-
Ngành điện công nghiệp & tiện ích: yêu cầu relay phản hồi nhanh, độ bền cao.
-
Ứng dụng công nghiệp nặng: dầu khí, hóa chất, hệ thống điều khiển trung tâm.
-
Kết luận
Với thiết kế nhỏ gọn, tốc độ tác động nhanh, 4 tiếp điểm tải nặng cùng nhiều tùy chọn reset và lắp đặt, Delta ARD4 Auxiliary Relay là giải pháp tin cậy, linh hoạt và kinh tế cho các hệ thống bảo vệ và điều khiển điện lực.
