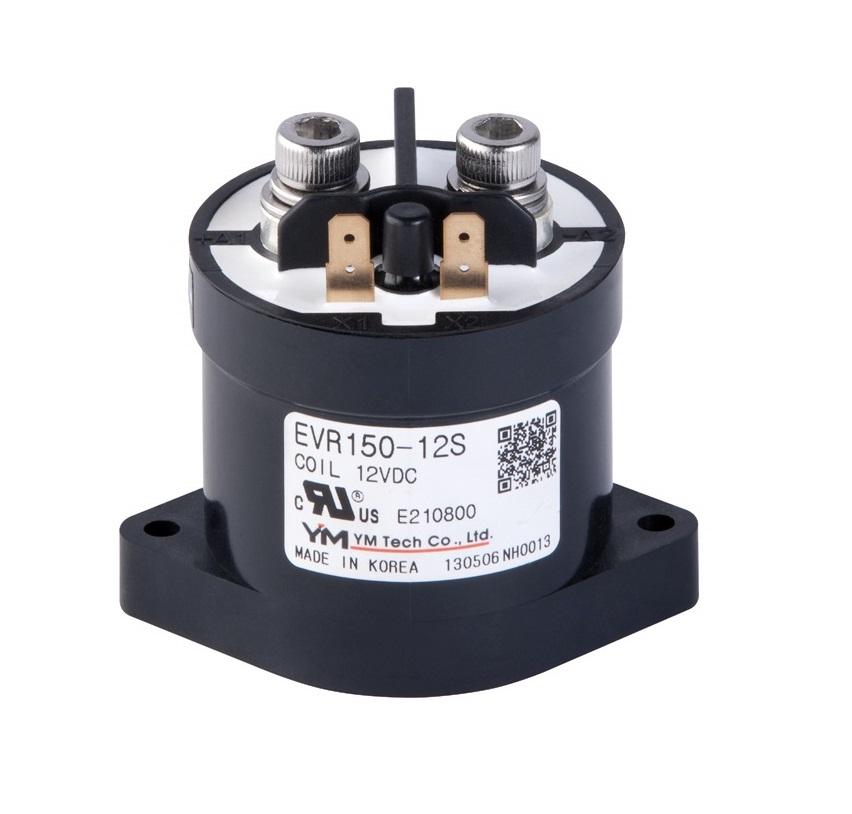

DC High Voltage Relay EVR Series

DC High Voltage Relay EVR Series

  • EVR Series
  • YM TECH

EVR Series là dòng Rơ le điện áp cao DC được sử dụng rộng rãi trong xe ô tô điện, xe hybrid, xe chạy pin nhiên liệu, năng lượng mặt trời, năng lượng gió, cung cấp điện cho máy chủ đám mây (Cloud Server), hệ thống sạc và xả pin (EV Charging Station), thiết bị điều khiển điện áp nguồn DC và máy móc hạng nặng, thiết bị nâng hạ siêu trọng.





EVR Series là dòng Rơ le điện áp cao DC được sử dụng rộng rãi trong xe ô tô điện, xe hybrid, xe chạy pin nhiên liệu, năng lượng mặt trời, năng lượng gió, cung cấp điện cho máy chủ đám mây (Cloud Server), hệ thống sạc và xả pin (EV Charging Station), thiết bị điều khiển điện áp nguồn DC và máy móc hạng nặng, thiết bị nâng hạ siêu trọng.

  • Nhỏ và nhẹ: Nội bộ áp dụng công nghệ niêm phong đáng tin cậy và chứa đầy nitơ có khả năng cuộn hồ quang cao. Nó có thể cắt DC điện áp cao trong thời gian ngắn.
  • Độ tin cậy tiếp xúc cao: Do tiếp xúc được đặt bên trong vỏ kín môi trường nitơ, do đó nó sẽ không bị oxy hóa, chống bụi và chống thấm nước.
  • An toàn và đáng tin cậy: Sử dụng thiết kế cấu trúc chống cháy nổ chuyên nghiệp, để đạt được mức độ an toàn cao, áp dụng phương pháp dập tắt từ tính giúp cắt tải DC một cách nhanh chóng.
  • Ứng dụng: Trạm sạc DC, xe điện, xe hybrid, hệ thống sạc và xả pin, Hệ thống phát điện quang điện như ứng dụng điện áp cao DC.



Model Điện áp định mứcĐiện áp làm việc MaxDòng làm việc liên tụcDòng chuyển mạch MaxLoại tiếp điểmThông số chi tiết
 EVR10450VDC1200VDC15A10SPST EVR10 Datasheet
 EVR50450VDC1200VDC50A50SPST EVR50 Datasheet
EVR100450VDC 1200VDC125A125SPST  EVR100 Datasheet
EVR150450VDC 1200VDC170A150SPST  EVR150 Datasheet
EVR250450VDC 1200VDC250A250SPST  EVR250 Datasheet
EVR400450VDC 1200VDC500A400SPST  EVR400 Datasheet
EVR600450VDC 1200VDC600A600SPST  EVR600 Datasheet







ModelEVR10EVR50EVR150EVR150EVR250EVR400EVR600
UsageContinuously 15AContinuously 50AContinuously 150AContinuously 170AContinuously 500AContinuously 500AContinuously 600A
DescriptionSPST-NOSPST-NOSPST-NOSPST-NOSPST-NO SPST-NOSPST-NO
Max. switching current10A50A125A150A250A400A600A
Voltage drop across contacts0.1V Max.(10A)0.25V Max.(50A)30㎷ Max.(100A)30㎷ Max.(100A)30㎷ Max.(100A)30㎷ Max.(100A)30㎷ Max.(100A)
Coil to contacts2500VAC 1Minute2500VAC 1Minute3500VAC 1Minute3500VAC 1Minute3500VAC 1Minute3500VAC 1Minute3500VAC 1Minute
Open Contact2500VAC 1Minute2500VAC 1Minute3500VAC 1Minute3500VAC 1Minute3500VAC 1Minute3500VAC 1Minute3500VAC 1Minute
Ambient temperature-40 ℃ ~ 85 ℃-40 ℃ ~ 85 ℃-40 ℃ ~ 85 ℃-40 ℃ ~ 85 ℃-40 ℃ ~ 85 ℃-40 ℃ ~ 85 ℃-40 ℃ ~ 85 ℃
Operating time (at nominal voltage)20 ms20 ms20 ms20 ms30 ms30 ms30 ms
Release time (at nominal voltage)5 ms5 ms5 ms5 ms10 ms10 ms10 ms
Ambient temperature-40 ℃ ~ 85 ℃-40 ℃ ~ 85 ℃-40 ℃ ~ 85 ℃-40 ℃ ~ 85 ℃-40 ℃ ~ 85 ℃-40 ℃ ~ 85 ℃-40 ℃ ~ 85 ℃
Rated voltageDC6 to 110V, AC6 to 240VDC6 to 220VDC6 to 220VDC6 to 220VDC9 to 95VDC9 to 95VDC9 to 95V
Pick-up voltage (Nominal voltage)75% Max. 75% Max. 75% Max.75% Max.70% Max.70% Max.70% Max.
Drop-out voltage (Nominal voltage)10% Min.10% Min.10% Min. 10% Min. 10% Min.10% Min.10% Min.
Coil power (watts)1.1 to 1.33 to 3.55.6 to 5.95.6 to 5.93 ~ 3.53 ~ 3.53.5 ~ 4
Mechanical (min)2,000,0002,000,0002,000,0002,000,0002,000,0002,000,0002,000,000
Electrical (min)70,000100,00010,00010,0006,0003,0001,000
Contact Resistance (mΩ)MAX. 10 MAX. 1MAX. 1MAX. 1MAX. 1MAX. 1
Weight(g)65 300300420660920
UL File No.  E210800E210800E210800E210800
