Đồng hồ giám sát năng lượng Acuvim L V3.0 (New)

Đồng hồ giám sát năng lượng Acuvim L V3.0 (New)

  • Acuvim L
  • ACCUENERGY

Acuvim L là đồng hồ giám sát năng lượng thông minh kỹ thuật số hiệu năng cao nhưng giá thành cạnh tranh, rất phù hợp cho các ứng dụng giám sát điện năng cho các hệ thống điện truyền tải, phân phối, công trình công nghiệp, thương mại, khách sạn quy mô lớn và trung bình. Acuvim L cho phép đo năng lượng, công suất hai chiều, sóng hai bậc cao, hỗ trợ nhiều giao thức truyền thông, nguồn nuôi dải rộng cả AC và DC.

  • Đồng hồ đo: V, A. Hz, Pf, kW, kVA, kVAr, kWh, kVArh, kVAh và đo kWh, kVAh & kVArh
  • Đo và hiển thị sóng hài THD của điện áp, dòng điện
  • Hiển thị 4 hàng, 4 số, dạng LCD
  • Hàng thứ 5: 10 số (dành cho điện năng)
  • Đầu vào CT: cho phép lập trình lựa chọn 1A hoặc 5A
  • Mạng kết nối: 3 pha - 4 dây, 3 pha - 3 dây, 2 pha - 3 dây & 1 pha - 2 dây
  • Độ chính xác: cấp 0.5
  • Giải đo điện áp: 10V ÷ 500kV
  • Giải đo dòng điện: 5mA ÷ 50000A
  • Nguồn cấp: 100~415Vac, 50/60Hz; 100~300Vdc
  • Truyền thông: Modbus RTU, Modbus TCP/IP
  • Nhà sản xuất: Accuenergy/Canada

Acuvim L là đồng hồ đa năng cấp chính xác cao class 0.5, cho phép giám sát, phân tích và quản lý chất lượng điện năng khá toàn diện. Acuvim L cho phép đo các giá trị V, A. Hz, Pf, kW, kVA, kVAr, kWh, kVArh, kVAh và đo kWh, kVAh & kVArh, sóng hài, các giá trị thứ tự nghịch, thứ tự 0,....

Ngoài các chức năng đo lường hiều quả, Acuvim L đi kèm các option Module I/O mở rộng hỗ trợ hiệu quả cho việc kết nối, sám sát ,điều khiển SCADA.

Tính năng cơ bản:

* Thông số đo lường:
  -  Điện áp V1, V2, V3, Vlnavg, V12, V23, V31, Vllavg
  -  Dòng điện I1, I2, I3, In, Iavg
  -  Công suất tác dụng P1, P2, P3, Psum
  -  Công suất phản kháng Q1, Q2, Q3, Qsum
  -  Công suất biểu kiến S1, S2, S3, Ssum
  -  Tần số F
  -  Hệ số công suất PF1, PF2, PF3, PF
  -  Năng lượng tác dụng Ep_imp, Ep_exp, Ep_total, Ep_net, Epa_imp, Epa_exp, Epb_imp_Epb_exp, Epc_imp, Epc_exp
  -  Năng lượng phản kháng Energy Eq_imp, Eq_exp, Eq_total, Eq_net, Eqa_imp, Eqa_exp, Eqb_imp, Eqb_exp, Eqc_imp, Eqc_exp
  -  Năng lượng biểu kiến Es, Esa, Esb, Esc
  -  Các đại lượng Demand Dmd_P, Dmd_Q, Dmd_S, Dmd_I1, Dmd_I2, Dmd_I3
  -  Tính chất phụ tải dạng phản kháng, dung kháng, trở
  -  4 góc pha cho công suất



* Chức năng giám sát:
  -  Chất lượng điện năng
  -  Giám sát sóng hài điện áp/dòng điện từ bậc 2 đến  bậc 63 và độ méo sóng THD)
  -  Tỷ lệ giá trị sóng hài dòng điện (K Factor)
  -  Hệ số không cân bằng điện áp U_unbl
  -  Hệ số không cân bằng dòng điện I_unbl
  -  Lưu trỡ, thống kê và gắn nhãn thời gian các giá trị Min/Max



* Chức năng cảnh báo:

Cho phép cài đặt, cảnh báo ngưỡng cho 51 thông số trạng thái và đến 2 thông số trạng thái cùng lúc có thể cài đặt giám sát. Chức năng tác động cảnh báo và ghi, gắn nhãn thời gian khi các thông số trạng thái vượt ngước tác động đặt trước.

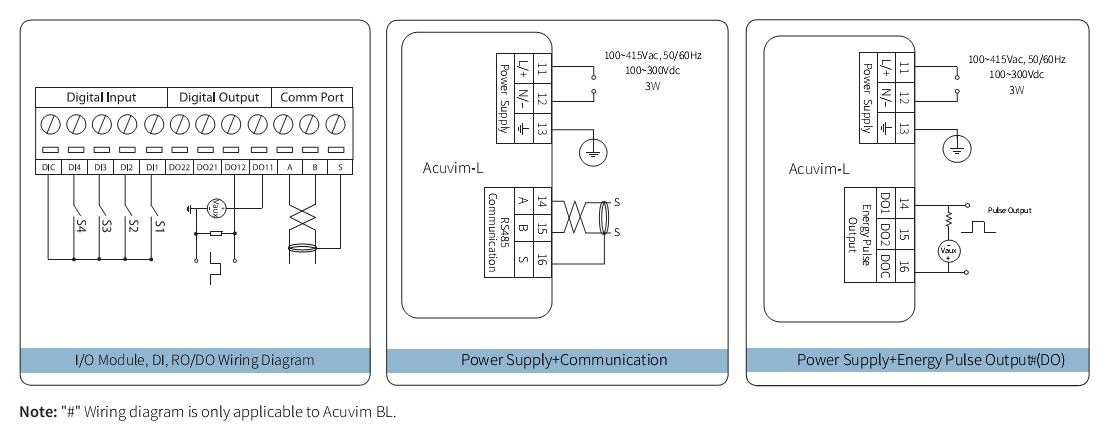

* Các Module I/O mở rộng (đối với Acuvim CL/EL):

  -  Acuvim L cho phép mở rộng chức năng với nhiều loại module I/O mở rộng khác nhau:

  -  Module L-X1: 4DI + 2DO

  -  Module L-X2: 4DI + 2DO + 2nd RS-485

  -  Module L-X3: Profibus

  -  Module L-X4: 4DI + 2DO+Profibus

  -  Module L-X5: 4DI + 2RO

  -  Module L-X6: 4DI + 2RO+ 2nd RS485

  -  Module L-WEB: Là module truyền thông Ethernet hỗ trợ các giao thức Modbus-TCP/IP, DNP 3.0 Over IP V2, BACnet-IP, SNMP V3, TTP/HTTPs post, FTP post, SMTP, NTP, HTTPs webserver; 4GB Datalogging memory

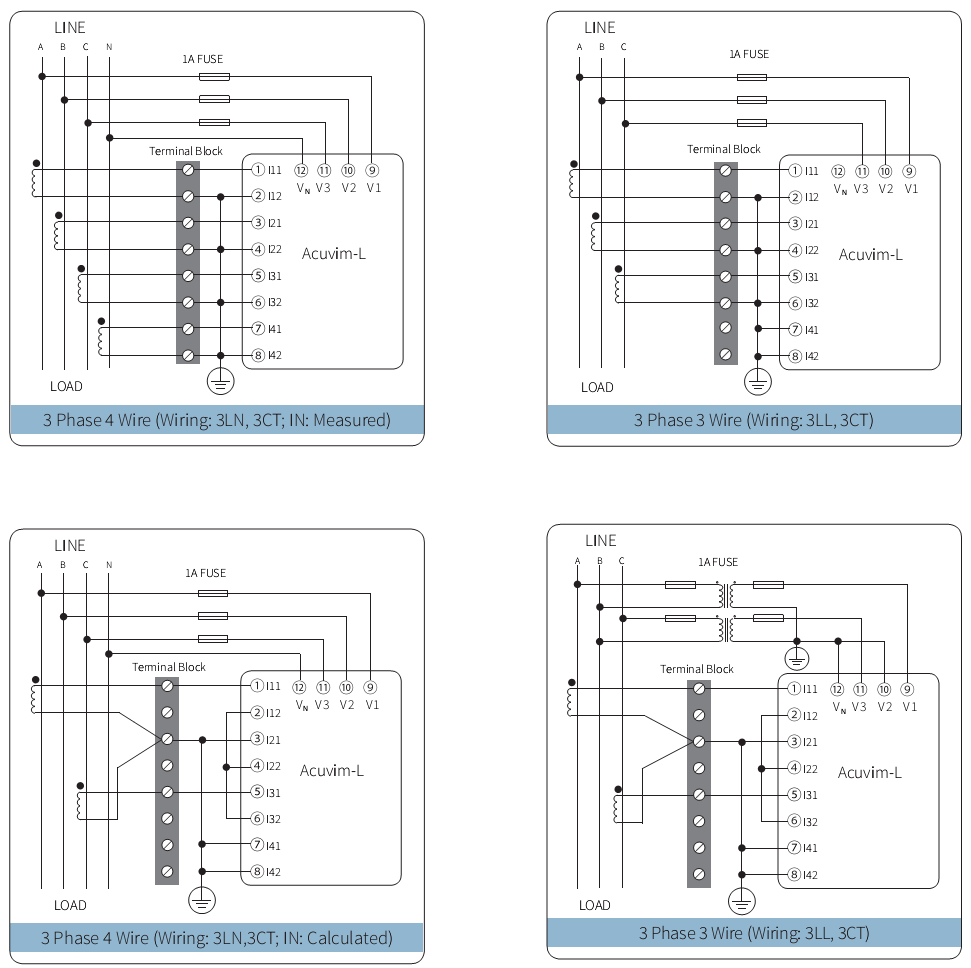

Các kiểu đấu nối mạch đo lường CT/VT
