SafeTec T2 1+0

SafeTec T2 1+0

  • SafeTec T2 10
  • LEUTRON

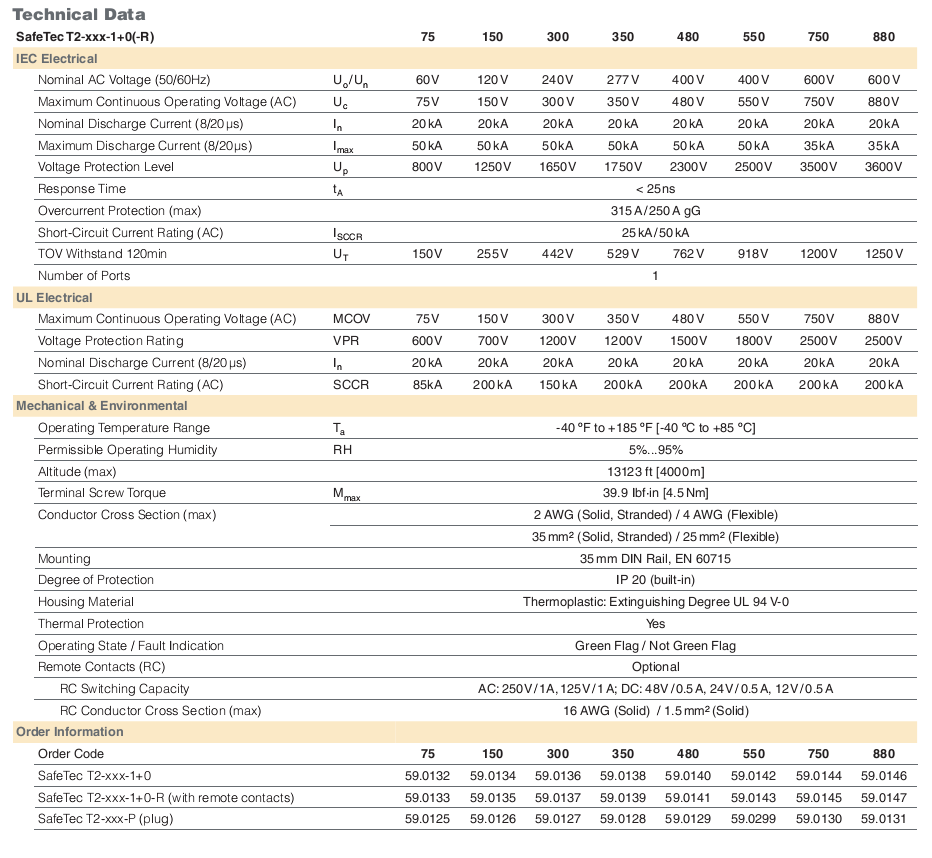

Raycap SafeTec T2 1+0 là dòng bảo vệ chống sét chống quá áp 1 pha, bảo vệ thứ cấp (Type 2)

  • Khả năng cắt dòng sét định mức (In) 8/20 μs: 20kA
  • Khả năng cắt dòng sét tối đa mỗi cực (Imax) Xung 8/20 μs: 50kA
  • Mức điện áp bảo vệ Up: 1.5kV
  • Dòng ngắn mạch cho phép: 25kA/50kA
  • Vị trí lắp đặt: Đầu vào tủ cấp nguồn nhỏ, trực tiếp cấp nguồn cho phụ tải.
  • Loại mạng 1 pha: TN-S, TN-C, TT (only L-N)
  • Chế độ bảo vệ: L-PE, N-PE (only TN-S), L-PEN, L-N
  • Lớp bảo vệ: Class II/ Type 2/Type 1CA
  • Công nghệ: MOV, GDT & TC
  • Thiết kế: Pluggable Design
  • Tiêu chuẩn sản xuất: IEC 61643-11:2011, EN 61643-11:2012, UL 1449 4th Edition

SafeTec T2 1+0 series là dòng thiết bị bảo vệ chống sét thứ cấp (Type 2) được chết tạo dựa trên sự kết hợp công nghệ tất cả trong một (All in one) bao gồm công nghệ MOV (Metal Oxide Varistor) năng lượng cao, công nghệ ống xả khí GDT (Gas Discharge Tube) và công nghệ kiểm soát nhiệt TC ngay trong một thiết bị SPD nhỏ gọn kiểu lắp thanh DIN.

Với công nghệ kiểm soát nhiệt TC (Thermal Control) (Thermal Control) được cấp bằng sáng chế của Raycap, cho phép SafeTec T2 1+0 làm việc tin cậy, ổn định giúp duy trì hoạt động chung của hệ thống và tăng tuổi thọ của SPD, từ đó giảm chi phí vận hành chung của cả hệ thống.

SafeTec T2 1+0 không chỉ cung cấp khả năng bảo vệ như một SPD Type 2 thông thường trước các loại quá áp xung cảm ứng do sét đánh (trực tiếp hoặc gián tiếp) hay do chuyển mạch thao tác mà còn cho phép SafeTec T2 1+0 còn bảo vệ các thiết bị điện trước các quá áp tạm thời TOVs (Temporary overvoltages) trong mạng phân phối điện.

SafeTec T2 1+0 được thiết kế với đa dạng các dải điện áp định mức từ 75V đến 880V cho phép lựa chọn linh hoạt, phù hợp với mọi mạng phân phối. Cấp điện áp bảo vệ tương ứng Up từ 800V đến 3600V, dòng ngắn mạch đến 50kA, chịu xung sét cảm ứng (8/20µs) định mức 20kA và max đến 50kA/cực, thời gian đáp ứng nhỏ hơn 25ns

Các module bảo vệ varistor cho phép dòng ngắn mạch đến 50kA mà không cần bảo vệ dự phòng cho cầu chì với dòng điện danh định là 315A.

Trên các module bảo vệ có các chỉ thị màu báo hiệu tình trạng hoạt động của chúng (gồm 2 trạng thái xanh --> đỏ), giúp cho việc lắp đặt - bảo trì - thay thế một cách thuận lợi và an toàn.

Cơ chế khóa chống shock/chống rung cho phép thiết bị hoạt động ở những nơi có độ rung động cơ khí cao mà vẫn hoạt động an toàn tin cậy.

Ngoài phần tử chỉ báo cơ học trạng thái hoạt động trực quan, SafeTec T2 1+0 có thêm tùy chọn tiếp điểm phụ cảnh báo (RC) tín hiệu từ xa ba cực để theo dõi từ xa trạng thái hoạt động của thiết bị.

Tất cả các sản phẩm SafeTec T2 Series đều đã được thử nghiệm và kiểm tra phù hợp các tiêu chuẩn cao như IEC 61643-11: 2011, EN 61643-11: 2012, UL 1449 4th Edition.

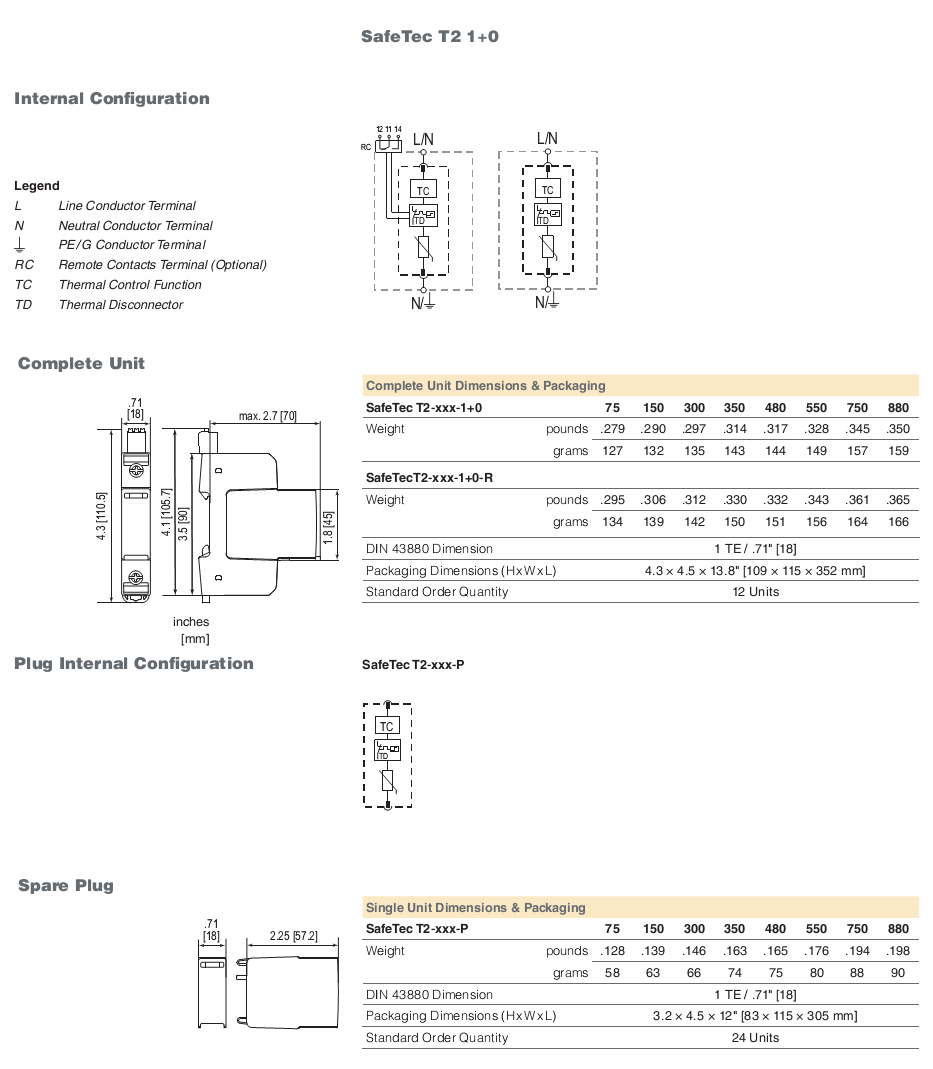

Kích thước và sơ đồ mạch bảo vệ của SafeTec T2 1+0
