ProTec DMDR 20 DC

ProTec DMDR 20 DC

  • ProTec DMDR 20 DC
  • LEUTRON



ProTec DMDR 20 Series là dòng thiết bị chống sét lan truyền Type 3 cho nguồn điện một chiều DC, được thiết kế bảo vệ cho các thiết bị điện kết nối với nguồn cấp điện DC trước các xung quá áp lặp lại. Thiết bị sử dụng công nghệ biến trở năng lượng cao (MOV) kết hợp ống phóng khí (GDT) phù hợp với các mức điện áp hoạt động dòng một chiều 24Vdc đến 120Vdc.

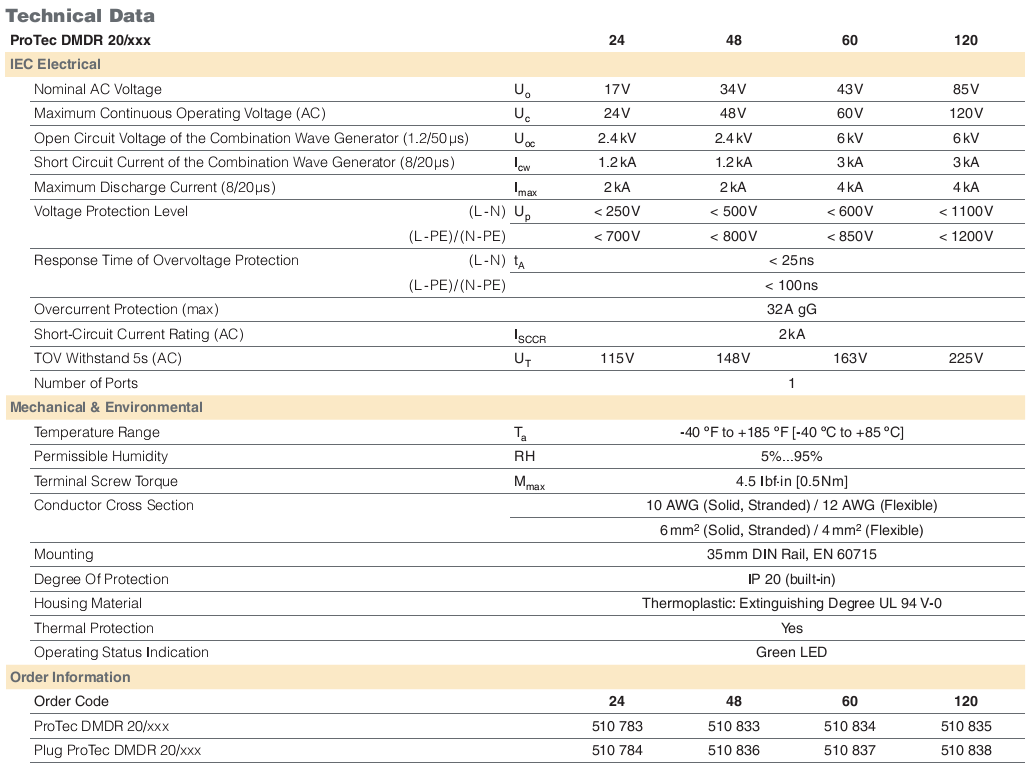

  • Điện áp hoạt động định mức Ucpv: 24Vdc÷120Vdc
  • Cấp điện áp bảo vệ Up: 250VDC/700VDC ÷ 1100VDC/1200VDC ((L - N)/ (L - PE) / (N - PE))
  • Dòng cắt sét định mức (8/20 µs) In: 1.2kA÷3kA
  • Dòng cắt sét tối đa (8/20 µs) Imax: 2kA÷4kA
  • Dòng ngắn mách cho phép Ics: 2kA
  • Vị trí lắp đặt: Tủ cấp nguồn nhánh
  • Chế độ bảo vệ (kiểu nối đất): L - PE, N - PE, L - N
  • Nhóm thiết bị chống sét - tiêu chuẩn IEC 61643 (EN Category): Type 3
  • Kiểu thiết kế: Modular Design
  • Công nghệ: MOV năng lượng cao và GDT
  • Tiêu chuẩn sản xuất: IEC 61643-11:2011, EN 61643-11:2012

Bên cạnh việc sử dụng nguồn điện AC để truyền tải và vận hành thiết bị điện thì nguồn DC - nguồn điện 1 chiều được sử dụng rất phổ biến cho các thiết bị điện công suất nhỏ, điện áp thấp và các bo mạch điện tử . Các mức điện áp DC sử dụng phổ biến như 24Vdc, 48Vdc cho thiết bị điện tử cho đến vài trăm vôn DC.

Nguồn điện 1 chiều cũng chịu các tác động của sét đánh và quá áp công nghiệp .v.v. tạo nên các xung quá áp đột biến như trên nguồn AC. Do vậy, không chỉ lắp đặt hệ thống chống sét trực tiếp , chống sét lan truyền và cắt lọc sét cho nguồn AC mà chúng ta còn phải thực hiện giải pháp bảo vệ nguồn điện DC

Chống sét nguồn điện DC hay chống sét cho đường nguồn DC là sử dụng thiết bị triệt tiêu các xung quá áp đột biến lan truyền trên đường nguồn điện 1 chiều hay đường tin hiệu dc.


ProTec DMDR 20 Series là dòng thiết bị chống sét lan truyền cho nguồn điện một chiều DC, được thiết kế bảo vệ cho các thiết bị điện kết nối với nguồn cấp điện DC trước các xung quá áp lặp lại. Thiết bị sử dụng công nghệ biến trở năng lượng cao (MOV) kết hợp ống phóng khí (GDT) phù hợp với các mức điện áp hoạt động dòng một chiều 24Vdc đến 120Vdc.

MOV được lắp đặt cùng với bộ ngắt nhiệt bên trong, đảm bảo an toàn cho hệ thống điện đến khi chính nó hư hỏng.

Trên các module bảo vệ có các chỉ thị màu báo hiệu tình trạng hoạt động của chúng còn tốt hay không, giúp cho việc lắp đặt - bảo trì - thay thế một cách thuận lợi và an toàn.

Bên cạnh một chỉ báo cơ học trực quan, ProTec DMDR 20 Series có thêm tùy chọn tiếp điểm phụ cảnh báo (RC) tín hiệu từ xa ba cực để theo dõi từ xa trạng thái hoạt động của thiết bị.

Tất cả các sản phẩm ProTec DMDR 20 Series đều đã được thử nghiệm và kiểm tra phù hợp các tiêu chuẩn cao như IEC 61643-11: 2011, EN 61643-11: 2012.

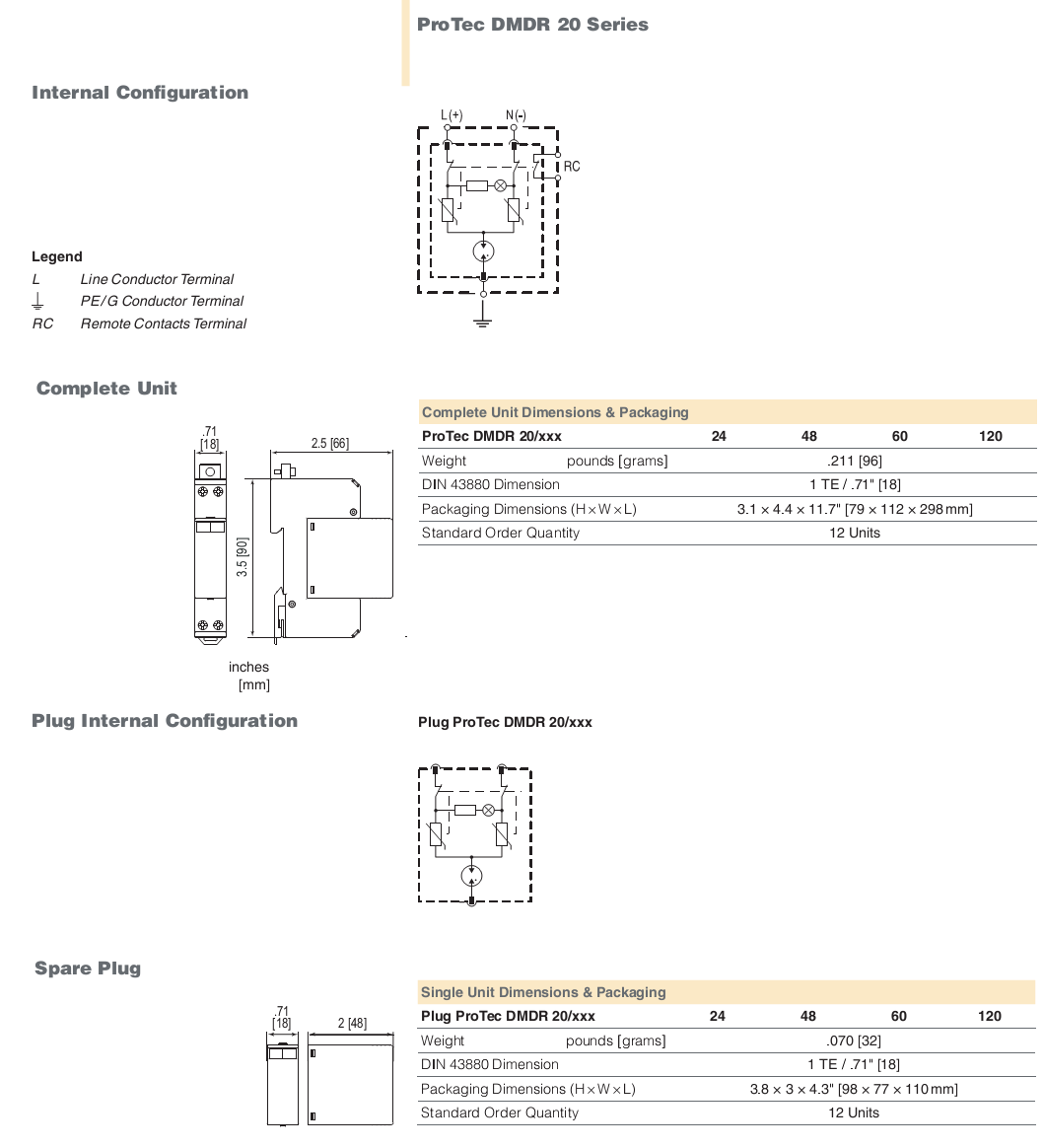

Kích thước và cách đấu nối:
