ProTec C(R) 160 (3+1) là thiết bị bảo vệ chống sét thứ cấp (Loại 2) được thiết kế sử dụng công nghệ hybrid độc đáo của Raycap, gồm bộ varistor metal oxit (MOV) năng lượng cao nối tiếp với ống phóng khí (GDT), cùng với với cơ chế ngắt kết nối nhiệt tiết kiệm không gian, nhỏ gọn, đảm bảo bảo vệ hệ thống tối ưu trước các loại quá áp cảm ứng (8/20µs) 20kA/cực, dòng xả tối đa 40kA, thời gian đáp ứng nhỏ hơn 25ns.

Kết nối sê-ri cách ly MOV khỏi lưới điện, làm cho ProTec C(R) 160 (3+1) hoàn toàn không có dòng rò, mức điện áp bảo vệ Up đến 1500V.

ProTec C(R) 160 (3+1) rất thích hợp để lắp trong các tủ điện nhỏ, các tủ solar nguồn điện mặt trời áp mái, bảo vệ thứ cấp cho các thiết bị điện trong lưới hạ áp TN-S, TT ba pha với điện áp liên tục tối đa 300 V AC.

Trên các module bảo vệ có các chỉ thị màu báo hiệu tình trạng hoạt động của chúng còn tốt hay không, giúp cho việc lắp đặt - bảo trì - thay thế một cách thuận lợi và an toàn.

Ngoài phần tử chỉ báo cơ học trạng thái hoạt động trực quan, ProTec T2H có thêm tùy chọn tiếp điểm phụ cảnh báo (RC) tín hiệu từ xa ba cực để theo dõi từ xa trạng thái hoạt động của thiết bị.

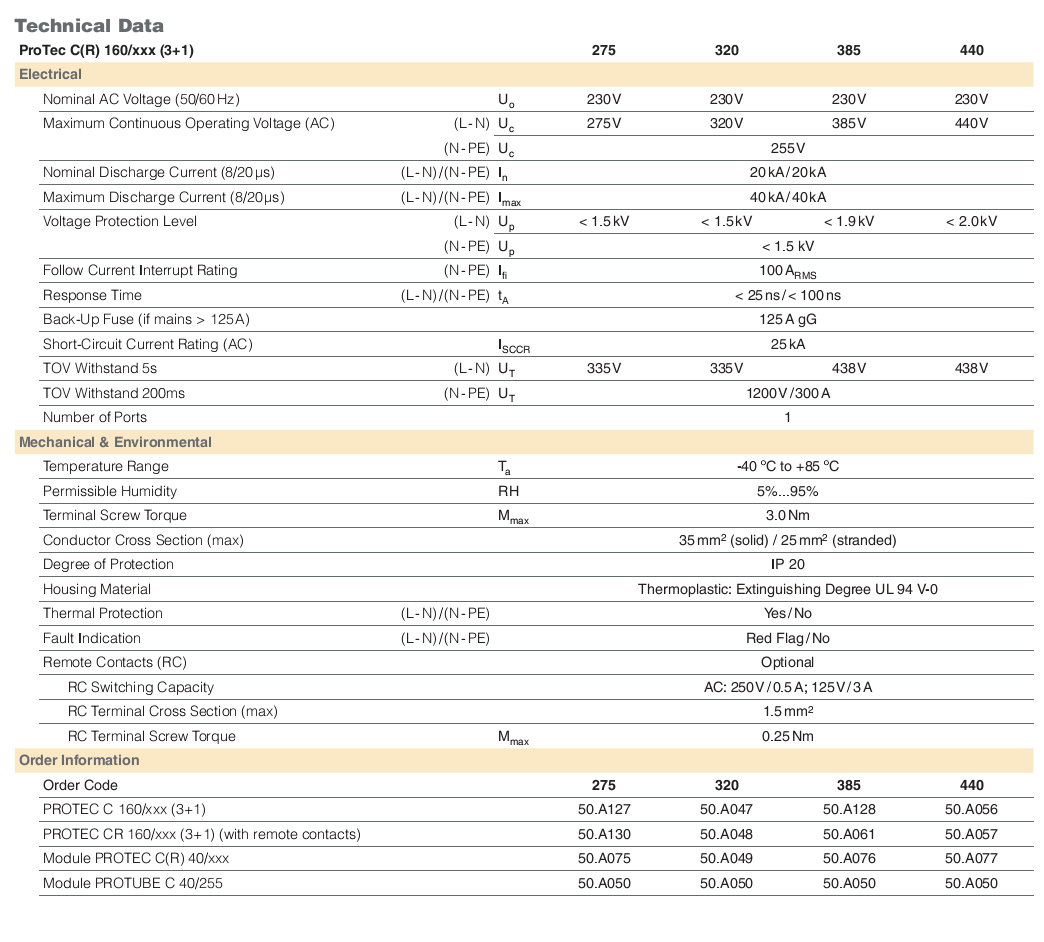

Tất cả các sản phẩm ProTec C(R) 160 (3+1) đều đã được thử nghiệm và kiểm tra phù hợp các tiêu chuẩn cao như IEC 61643-11: 2011, EN 61643-11: 2012.

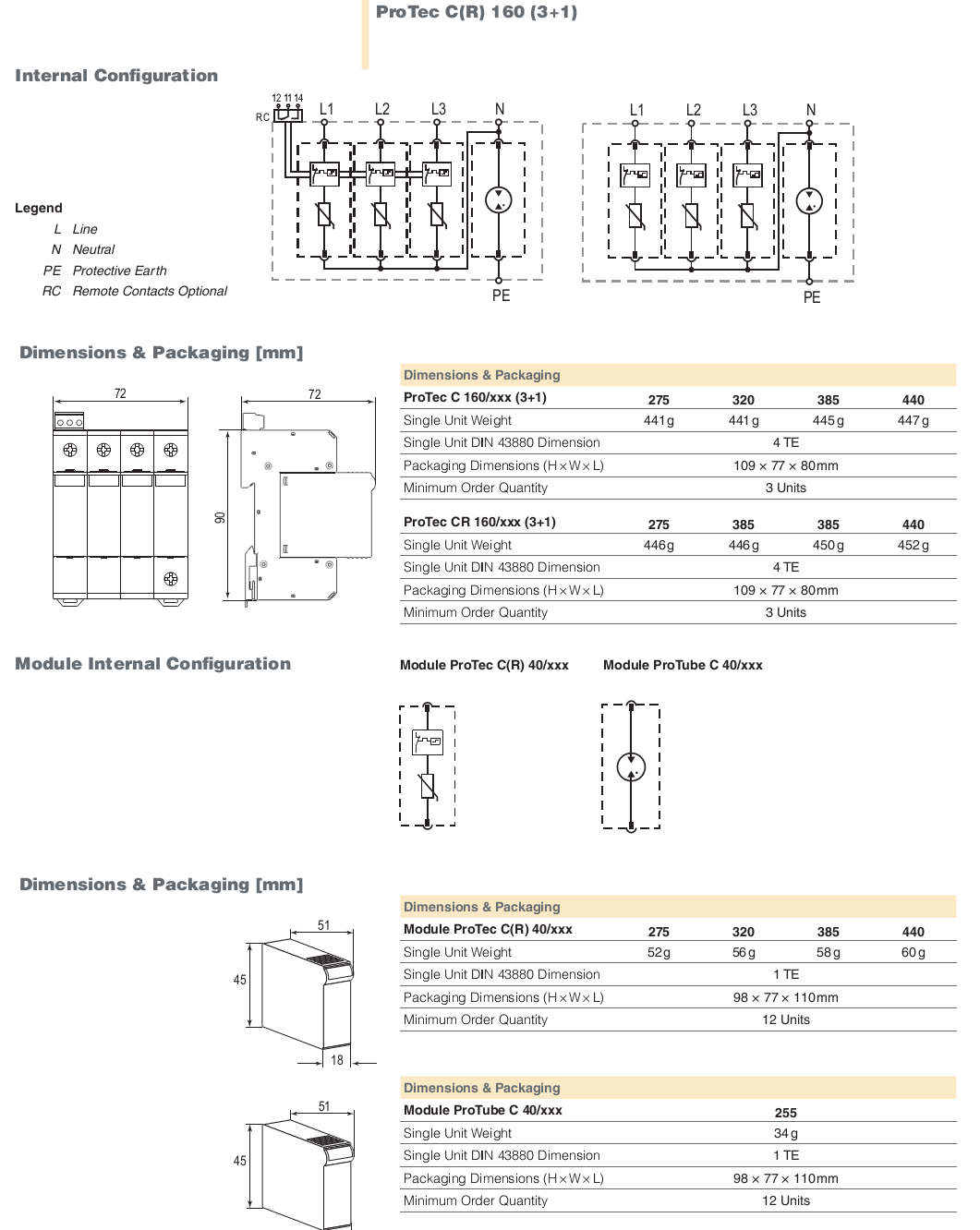

Kích thước và sơ đồ mạch bảo vệ của ProTec C(R) 160 (3+1)
