Chống sét lan truyền cho Solar, Loại 2, SPT40-PVXXX/(S)

Chống sét lan truyền cho Solar, Loại 2, SPT40-PVXXX/(S)

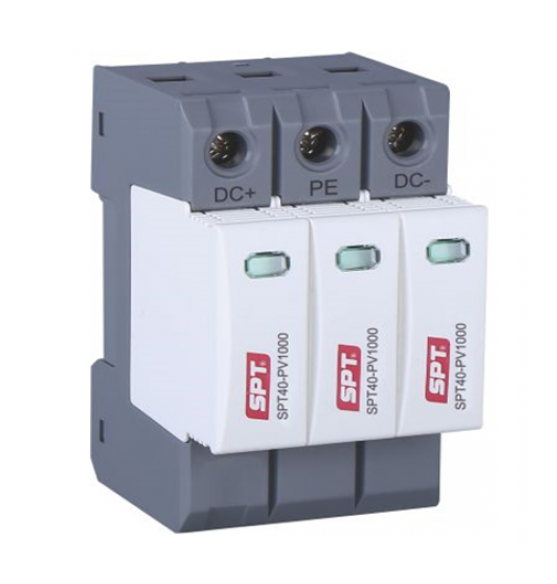

SPT40-PVXXX/(S) là thiết bị chống sét lan truyền cho hệ thống điện mặt trời, loại 2 có thiết kế dạng module (pluggable) gắn trên thanh DIN, bảo vệ thứ cấp với khả năng cắt sét mạnh mẽ.

  • Vị trí lắp đặt: Tủ combiner box, Inverter

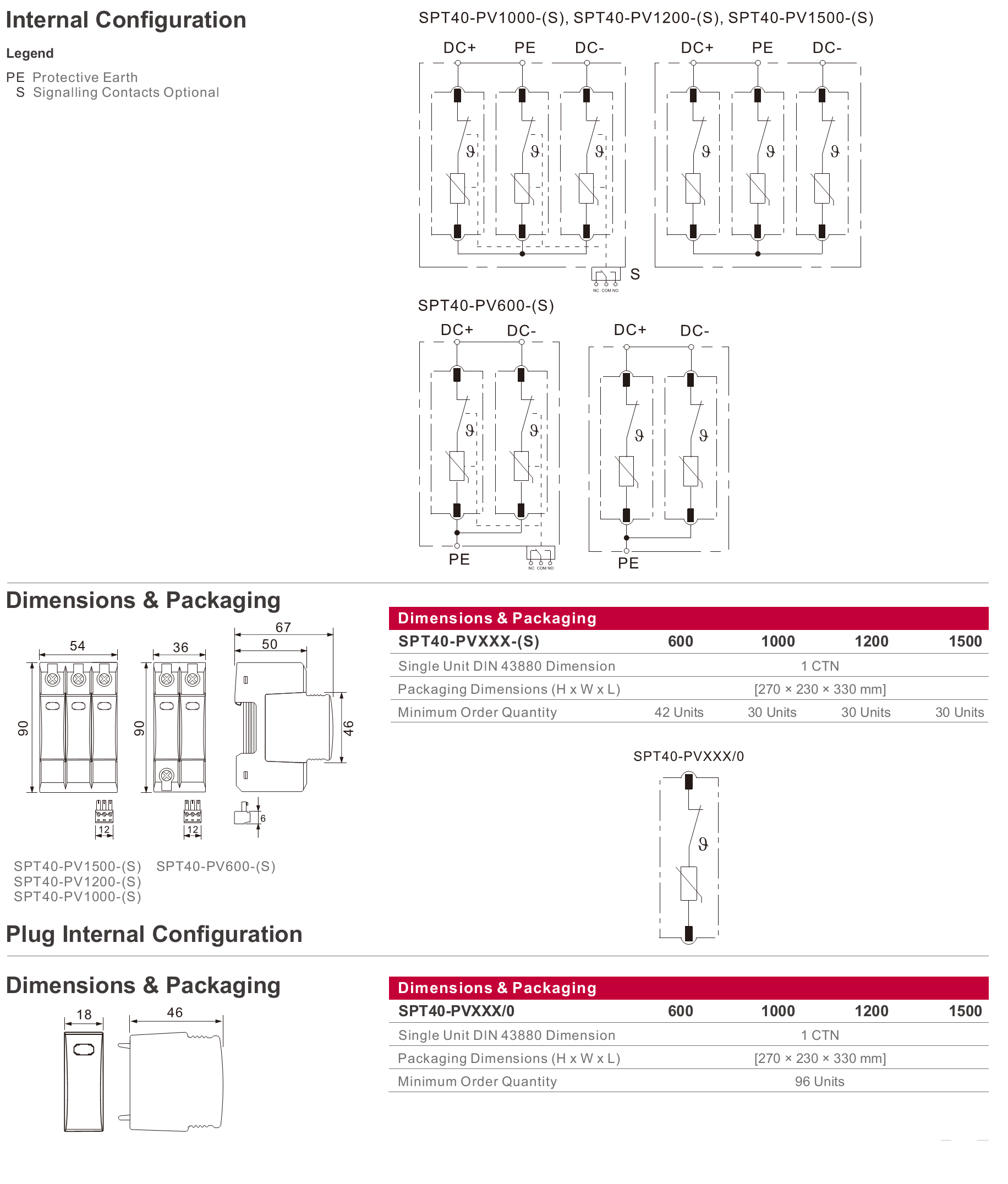

  • Chế độ bảo vệ: (DC+)-PE, (DC-)-PE, (DC+)-(DC-)
  • Khả năng cắt dòng xung: In = 20kA (8/20µs); Imax = 40 kA (8/20µs)
  • Phân lớp theo IEC/EN: Class II / Type 2 / Type 1CA
  • Công nghệ bảo vệ: High Energy MOV
  • Kiểu thiết kế kiểu Module cắm (Plugable Module)
  • Tuân thủ tiêu chuẩn: IEC 61643-1 1:2011/ EN 61643-11:2012 / UL1449 4th Edition
  • Giám sát từ xa với tiếp điểm phụ (option "S")
  • Thương hiệu: SPT
  • Xuất xứ: Hàn Quốc

SPT40-PVXXX/(S)- Chống sét cho hệ thống điện mặt trời (PV system), Type 2

SPT40-PVXXX/(S) là dòng chống sét thứ cấp được thiết kế để bảo vệ chống sét cho các hệ thống điện mặt trời (Solar Power System) với khả năng cắt sét vô cùng mạnh mẽ, chịu xung sét cảm ứng (8/20µs) đến 40kA, điện áp hoạt động liên tục đến 1500VDC.

Dòng sản phẩm SPT40-PVXXX/(S) được thiết kế theo dạng module (pluggable) dễ dàng cho việc tháo lắp, thay thế bảo dưỡng khi module cắt sét hết khả năng cắt, sản phẩm sử dụng công nghệ MOV năng lượng cao, đã được thử nghiệm và kiểm tra phù hợp các tiêu chuẩn cao như IEC 61643-1 1:2011/ EN 61643-11:2012/ UL1449 4th Edition.

Bộ thiết bị này thực sự thích hợp để lắp đặt bảo vệ chống sét cho hệ thống điện mặt trời tại tủ combiner box, inverter.

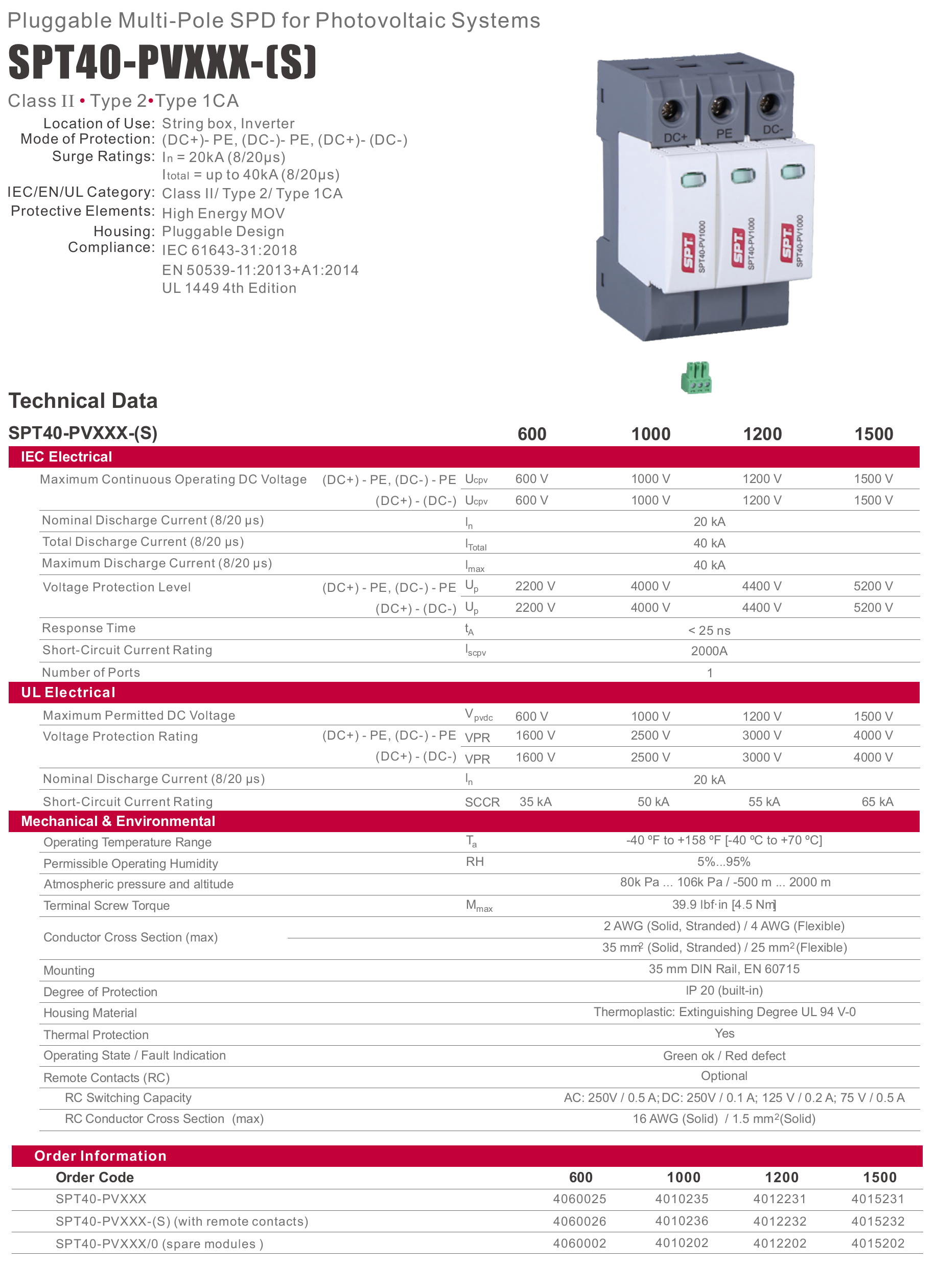

SPT40-PVXXX/(S) có nhiều lựa chọn theo mức điện áp làm việc lâu dài lớn nhất Uc khác nhau tương ứng với mức điện áp bảo vệ Up, gồm:

  • SPT40-PVXXX/(S) : Uc 600VDC,   Up = 2,2kV
  • SPT40-PVXXX/(S) : Uc 1000VDC, Up = 4,0kV
  • SPT40-PVXXX/(S) : Uc 1200VDC, Up = 4,4kV
  • SPT40-PVXXX/(S) : Uc 1500VDC, Up = 5,2kV



Lựa chọn thiết bị bảo vệ chống sét lan truyền có Uc cao phù hợp cho các mạng điện thiếu ổn định, sẽ hạn chế hư hỏng khi điện áp tăng quá cao). Chọn các mức Uc thấp phù hợp theo mạng điện ổn định sẽ cho hiệu quả tốt nhất vì Up sẽ thấp nhất. Do vậy, chúng ta cần chọn phiên bản phù hợp với điều kiện nơi lắp đặt.

SPT40-PVXXX/(S) option thêm tính năng báo hiệu từ xa thông qua tiếp điểm phụ, mã sản phẩm có thêm "S".
