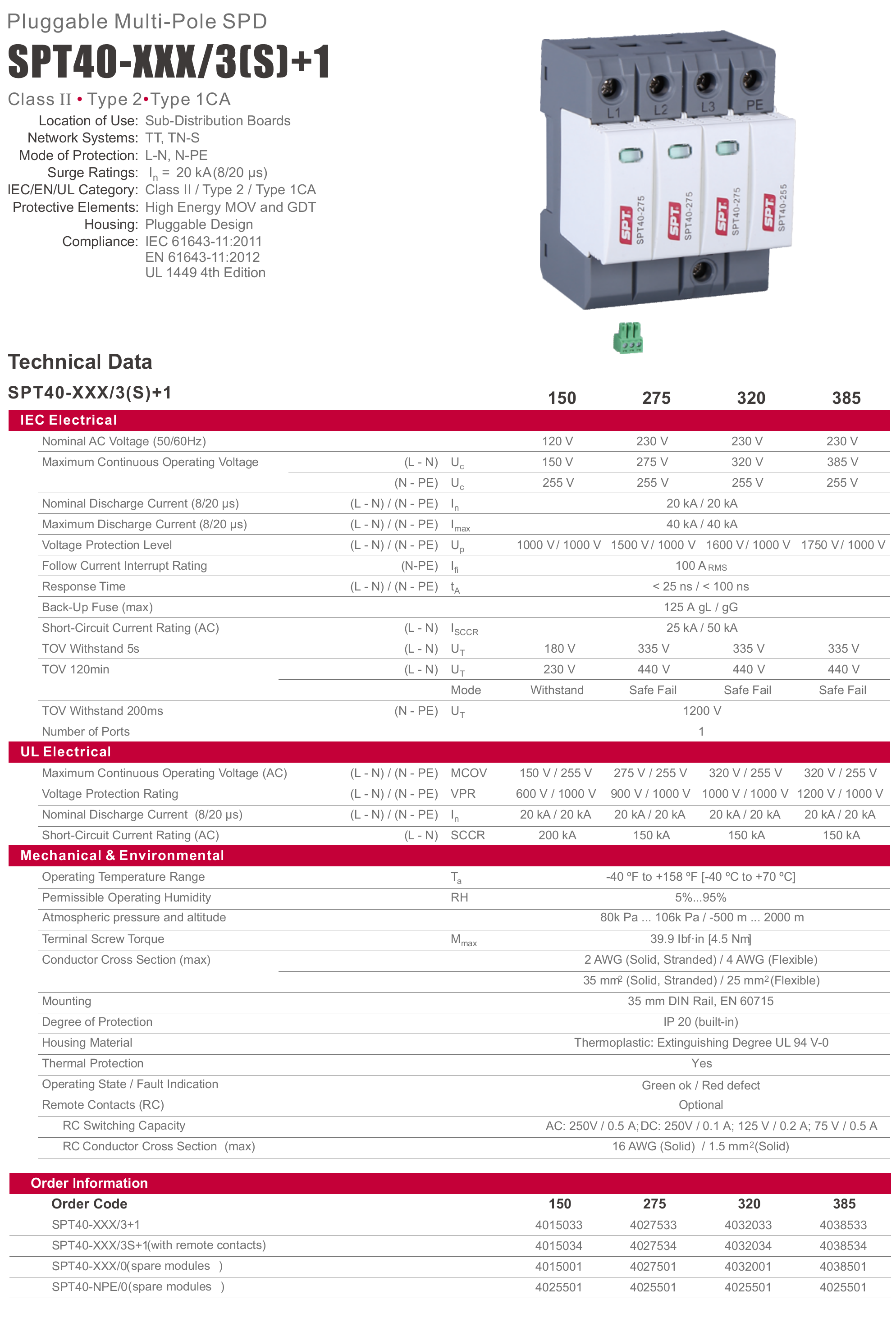

Chống sét lan truyền 3 pha 3P+N, Loại 2, SPT40-XXX/3(S)+1

Chống sét lan truyền 3 pha 3P+N, Loại 2, SPT40-XXX/3(S)+1

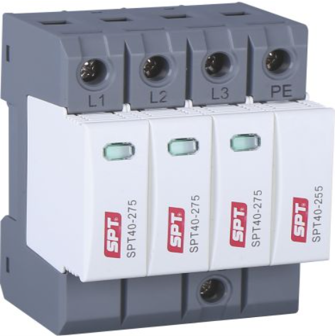

SPT40-XXX/3(S)+1 là thiết bị chống sét lan truyền cho nguồn điện 3 pha, loại 2 có thiết kế dạng module (pluggable) gắn trên thanh DIN, bảo vệ thứ cấp với khả năng cắt sét mạnh mẽ.

  • Vị trí lắp đặt: Tủ cấp nguồn phụ tải (Trước MCB tổng)
  • Kiểu mạng điện: TT, TN-S
  • Chế độ bảo vệ: L-N / N-PE/ 3+1
  • Khả năng cắt dòng xung: In= 20 kA (8/20 µs)
  • Phân lớp theo IEC/EN: Class II / Type 2 / Type 1CA
  • Công nghệ bảo vệ: High Energy MOV
  • Kiểu thiết kế kiểu Module cắm (Plugable Module)
  • Tuân thủ tiêu chuẩn: IEC 61643-1 1:2011/ EN 61643-11:2012 / UL1449 4th Edition
  • Giám sát từ xa với tiếp điểm phụ (option "S")
  • Thương hiệu: SPT
  • Xuất xứ: Hàn Quốc

SPT40-XXX/3(S)+1 - Bảo vệ Chống sét 3 pha 3P+N, Type 2

SPT40-XXX/3(S)+1 là dòng sản phẩm chống sét lan truyền loại 2 hay còn gọi là thiết bị cắt sét thứ cấp đặc biệt với khả năng cắt xung sét cảm ứng (8/20µs) đến 20kA với mức điện áp bảo vệ Up thấp luôn đảm bảo an toàn cho các thiết bị điện.

Dòng sản phẩm SPT40-XXX/3(S)+1 được thiết kế theo dạng module tháo lắp (pluggable) dễ dàng cho việc tháo lắp, thay thế bảo dưỡng khi module cắt sét hết tuổi thọ làm việc, sản phẩm sử dụng công nghệ MOV năng lượng cao, đã được thử nghiệm và kiểm tra phù hợp các tiêu chuẩn cao như IEC 61643-1 1:2011/ EN 61643-11:2012/ UL1449 4th Edition

SPT40-XXX/3(S)+1 thích hợp để lắp đặt tại ngõ vào của hệ thống điện hạ áp 3 pha TT, TN-S (chế độ bảo vệ 3+1). Những nơi gần các thiết bị điện nhạy cảm, trong tủ phân phối chính mà công trình không lắp hệ thống chống sét có cột thu lôi.

SPT40-XXX/3(S)+1 có các phiên bản theo mức điện áp làm việc lâu dài lớn nhất Uc khác nhau tương ứng với mức điện áp bảo vệ Up, gồm:

  • SPT40-XXX/3(S)+1 : Uc 75V, Up = 0,7kV
  • SPT40-XXX/3(S)+1 : Uc 150V, Up = 1,0kV
  • SPT40-XXX/3(S)+1 : Uc 275V, Up = 1,5kV
  • SPT40-XXX/3(S)+1 : Uc 320V, Up = 1,6kV
  • SPT40-XXX/3(S)+1 : Uc 385V, Up = 1,8kV



Lựa chọn thiết bị bảo vệ chống sét lan truyền có Uc cao phù hợp cho các mạng điện thiếu ổn định, sẽ hạn chế hư hỏng khi điện áp tăng quá cao). Chọn các mức Uc thấp phù hợp theo mạng điện ổn định sẽ cho hiệu quả tốt nhất vì Up sẽ thấp nhất. Do vậy, chúng ta cần chọn phiên bản phù hợp với điều kiện nơi lắp đặt.

SPT40-XXX/3(S)+1 option thêm tính năng báo hiệu từ xa thông qua tiếp điểm phụ, mã sản phẩm có thêm "S".
