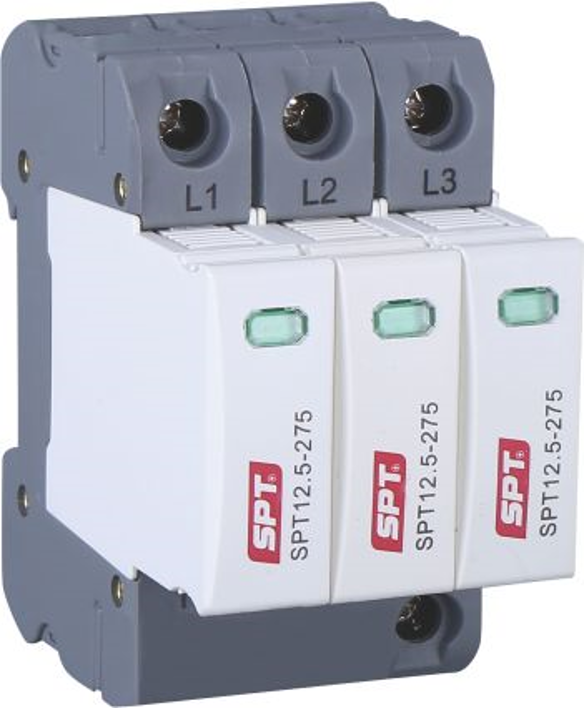

Chống sét lan truyền 3 pha 3P, Loại 1+2, SPT12.5-XXX/3(S)

Chống sét lan truyền 3 pha 3P, Loại 1+2, SPT12.5-XXX/3(S)

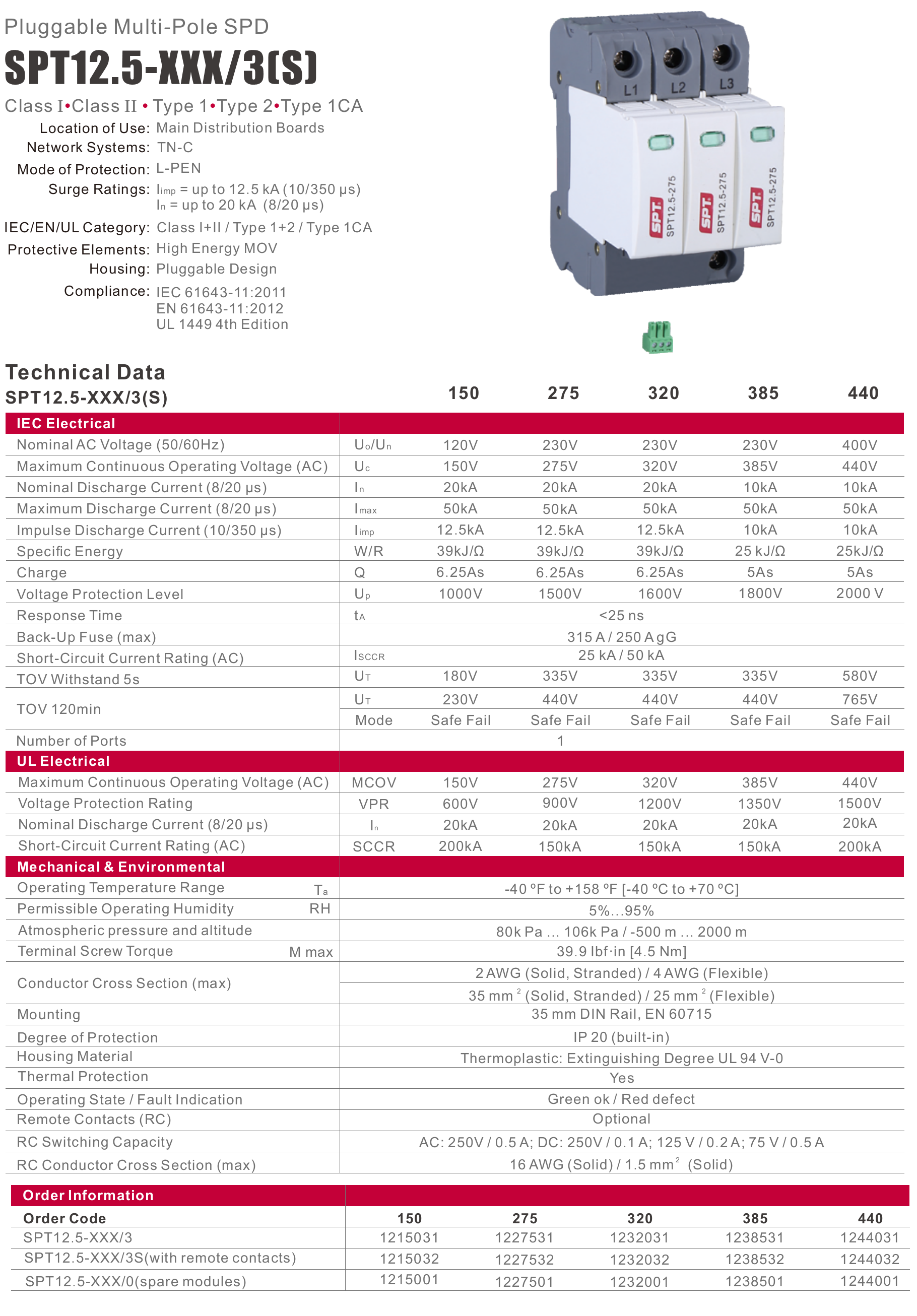

SPT12.5-XXX/3(S) là thiết bị chống sét lan truyền cho nguồn điện 1 pha, loại 1+2 có thiết kế dạng module (pluggable) gắn trên thanh DIN, bảo vệ sơ cấp và thứ cấp với khả năng cắt sét mạnh mẽ.

  • Vị trí lắp đặt: Tủ cấp nguồn trung gian (Trước MCB tổng)
  • Kiểu mạng điện: TN-C
  • Chế độ bảo vệ: L-PEN/3+0
  • Khả năng cắt dòng xung: Iimp= 12.5 kA (10/350 µs); In= 20 kA (8/20 µs)
  • Phân lớp theo IEC/EN: Class I+II / Type 1+2
  • Công nghệ bảo vệ: High Energy MOV
  • Kiểu thiết kế: Dạng khối Monoblock
  • Tuân thủ tiêu chuẩn: IEC 61643-1 1:2011/ EN 61643-11:2012
  • Giám sát từ xa với tiếp điểm phụ (option "S")
  • Thương hiệu: SPT
  • Xuất xứ: Hàn Quốc

SPT12.5-XXX/3(S)- Bảo vệ Chống sét 3 pha 3P, Type 1+2

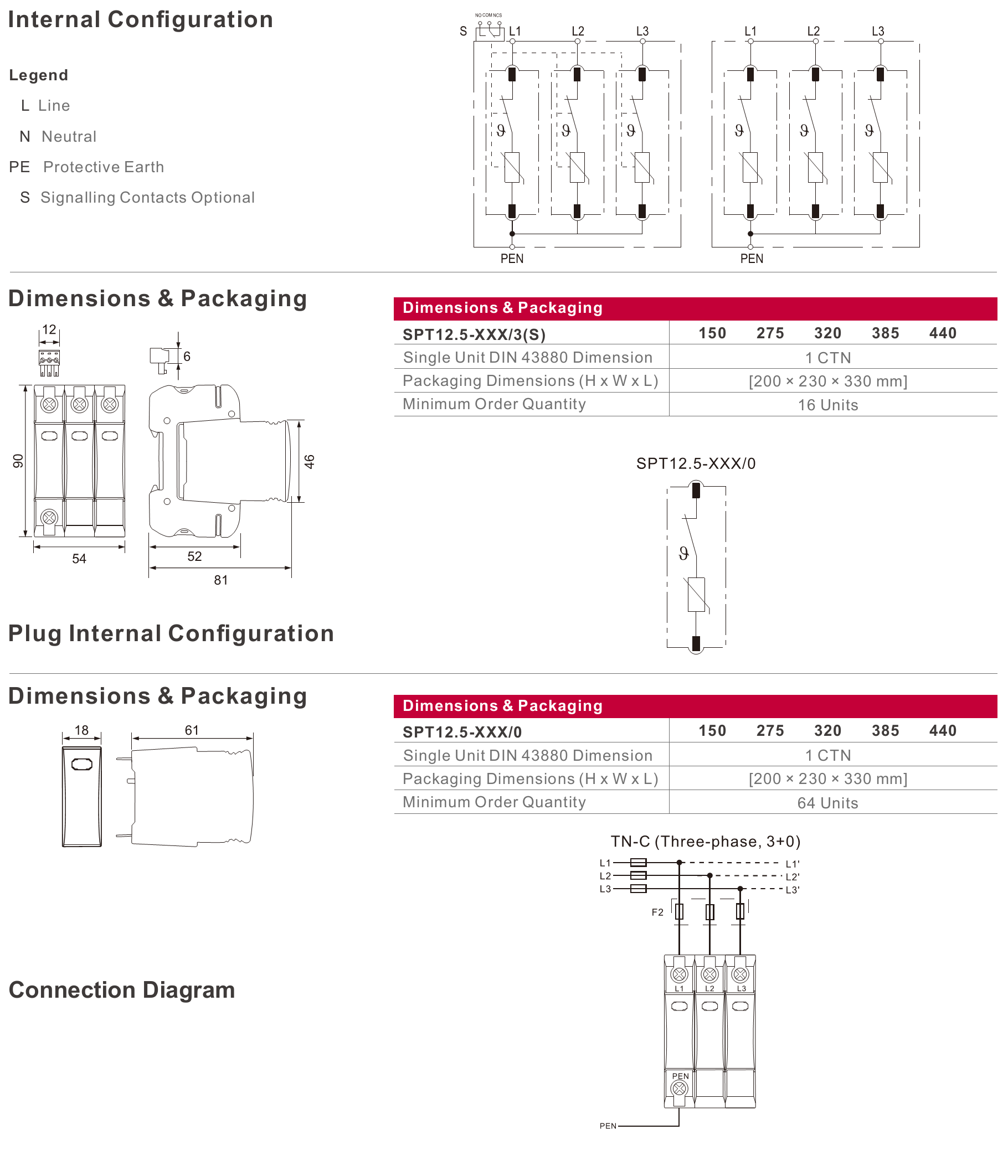

SPT12.5-XXX/3(S) là bộ sản phẩm đặc biệt với khả năng cắt sét vô cùng mạnh mẽ, chịu dòng sét trực tiếp (10/350µs) đến 12.5kA/pha và xung sét cảm ứng (8/20µs) đến 20kA/cực. SPT12.5-XXX/3(S) là thiết bị chống sét cho hệ 3 pha, bảo vệ đồng hướng (Mode 3+0).

Dòng sản phẩm SPT12.5-XXX/3(S) được thiết kế theo dạng module (pluggable) dễ dàng cho việc tháo lắp, thay thế bảo dưỡng khi module cắt sét hết khả năng cắt, sản phẩm sử dụng công nghệ MOV năng lượng cao, đã được thử nghiệm và kiểm tra phù hợp các tiêu chuẩn cao như IEC 61643-1 1:2011/ EN 61643-11:2012.

Bộ thiết bị này thực sự thích hợp để lắp đặt bảo vệ chống sét ngay đầu nguồn vào như tủ điện trung gian cấp nguồn cho phụ tải.

SPT12.5-XXX/3(S) có các phiên bản theo mức điện áp làm việc lâu dài lớn nhất Uc khác nhau tương ứng với mức điện áp bảo vệ Up, gồm:

  • SPT12.5-XXX/3(S) : Uc 75V,   Up = 0,7kV
  • SPT12.5-XXX/3(S) : Uc 150V, Up = 1,0kV
  • SPT12.5-XXX/3(S) : Uc 275V, Up = 1,5kV
  • SPT12.5-XXX/3(S) : Uc 320V, Up = 1,6kV
  • SPT12.5-XXX/3(S) : Uc 385V, Up = 1,8kV
  • SPT12.5-XXX/3(S) : Uc 400V, Up = 2,0kV



Lựa chọn thiết bị bảo vệ chống sét lan truyền có Uc cao phù hợp cho các mạng điện thiếu ổn định, sẽ hạn chế hư hỏng khi điện áp tăng quá cao). Chọn các mức Uc thấp phù hợp theo mạng điện ổn định sẽ cho hiệu quả tốt nhất vì Up sẽ thấp nhất. Do vậy, chúng ta cần chọn phiên bản phù hợp với điều kiện nơi lắp đặt.

SPT12.5-XXX/3(S) option thêm tính năng báo hiệu từ xa thông qua tiếp điểm phụ, mã sản phẩm có thêm "S".
